Щитки распределительные для производственных и общественных зданий

Щитки распределительные для производственных и общественных зданий

Щитки распределительные (ЩР) и щитки учетно-распределительные (ЩУР) предназначены для приема, распределения и учета электроэнергии, нечастого включения и отключения линий групповых цепей, а также для защиты линий при перезагрузках и коротких замыканиях в осветительных и силовых установках производственных, общественных, административных и других подобных зданий.

Степень защиты IP31 и IP54.

Климатическое исполнение-УХЛ4

По ГОСТ 15150-69 и ГОСТ 15543.1-89.

Позвоните нам по телефону +38 (098) 260-59-62 и уточните цену нужной модели распределительного щитка.

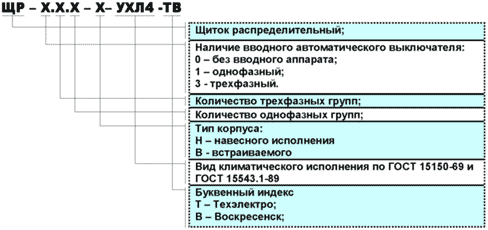

Структура условного обозначения щитка распределительного


Структура условного обозначения щитка распределительного
Пример обозначения:


ЩР-3.5.7-Р-УХЛ4-ТВ- распределительный электрический щиток навесного исполнения с трехфазным автоматическим выключателем на вводе, 5-ю трехфазными и 7-ю однофазными фидерными автоматическими выключателями.

Номинальные токи аппаратов указываются при заказе.

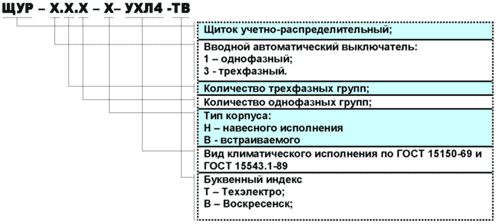

Пример обозначения:

Пример записи устройства его заказе:
ЩУР – 3.3.5-В-УХЛ4-ТВ – щиток учетно-распределительный встраиваемого исполнения с трехфазным автоматическим выключателем на вводе, 3-я трехфазными и 5-ю однофазными фидерными автоматическими выключателями.

Номинальные токи аппаратов указываются при заказе.

КОНСТРУКЦИЯ

ЩР и ЩУР представляют собой отдельные металлические шкафы навесного или встраиваемого типа со съемной лицевой панелью, окрашенные порошково-полимерным композитом, внутри которых размещена аппаратура.
Доступ в шкаф обеспечивается с лицевой стороны через дверь, на которой расположены:

  • паспортная табличка изделия,
  • предупреждающие знаки и надписи,
  • принципиальная электрическая схема и табличка назначения аппаратов.

Габаритные и установочные размеры распределительного щитка

Таблица 10.1.1.

Тип корпуса H L B H1 L1 B1 H2 L2 B2 L3
ЩРн-12 з 265 310 120 215 260 36 - - - -
ЩРн-24 з 395 310 120 345 260 36 - - - -
ЩРн-36 з 540 310 120 490 260 36 - - - -
ЩРн-48 з 620 310 120 570 260 36 - - - -
ЩРн-54 з 540 440 120 490 390 36 - - - -
ЩРн-72 з 540 600 120 490 550 36   - - -
ЩРн-12 з 275 320 120 115 200 36 227 272 30 140
ЩРн-24 з 405 320 120 180 200 36 357 272 30 140
ЩРн-36 з 550 320 120 390 200 36 502 272 30 140
ЩРн-48 з 630 320 120 470 200 36 582 272 30 140
ЩРн-54 з 550 450 120 390 330 36 502 402 30 140
ЩРн-72 з 550 610 120 390 490 36 502 562 30 140
ЩРн-1/12 зо 395 310 165 345 260 36 - - - -
ЩРн-3/12 зо 540 310 165 490 260 36 - - - -
ЩРн-3/30 зо 540 490 165 490 450 36 - - - -
ЩРн-3/48 зо 540 600 165 490 550 36 - - - -
ЩРн-3/12 зо 550 320 165 450 220 36 502 272 30 140
ЩРн-3/30 зо 550 500 165 450 400 36 502 452 30 200
ЩРн-3/48 зо 550 610 450 450 510 36 502 562 30 210

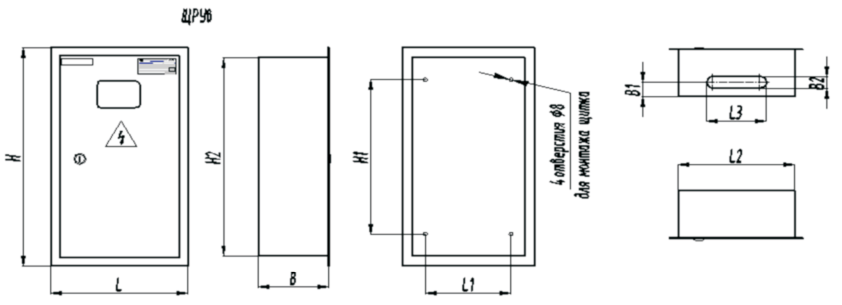

Рис. 10.1.1.

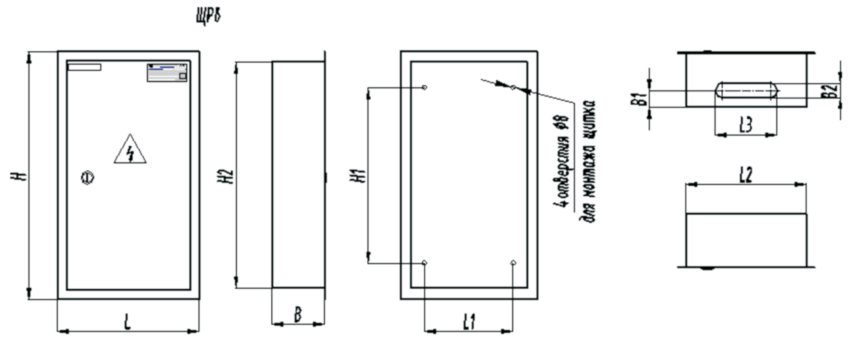

Рис. 10.1.2.

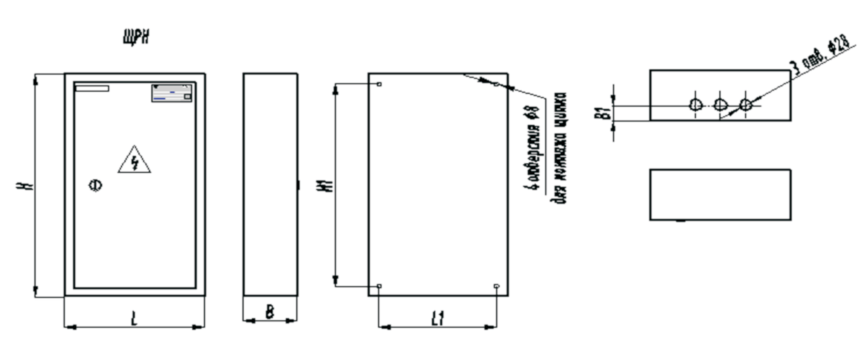

Рис. 10.1.3.

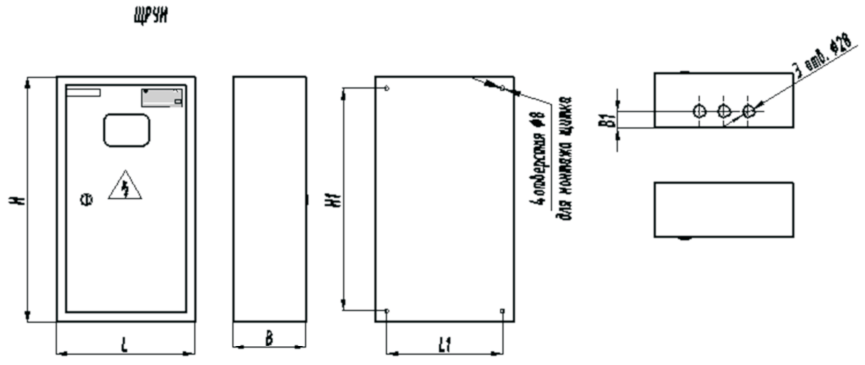

Рис. 10.1.4.
