Ящик шинный

Шинный ящик ЯШ предназначен для подключения (расключения) магистральной сети
переменного тока частотой 50Гп с напряжением 380В (сеть с изолированной нейтралью) или
38Q/220B (сеть с глухозаземленной нейтралью) с током потребления не более 250А.
ЯШ шинный ящик в сборке с ящиками ЯС образует сборки:

  • ящик путейский ПЯ;
  • ящик ответвительный ЯО1;
  • ящик ответвительный двойной ЯО2;
  • ящик  путейский и ответвительный ПОЯ.

Структура условного обозначения:

  • ЯШ -ТВ-Х-ХХХ
  • ЯШ -ТВ – Ящик шинный ТехЭлектро Воскресенск
  • ЯШ -ТВ-Х - Диаметр (мм) отверстия под кабельный наконечник

в горизонтальных силовых шинах и шинах ответвления

  1. 10,5 в горизонтальных шинах и шинах ответвления
  2. 17 в горизонтальных шинах, 10.5 в шинах ответвления
  3. 17,5 в горизонтальных шинах и шинах ответвления

ЯШ -ТВ-Х-Х…-  тип кабельной воронки 1 или 2
ЯШ -ТВ-Х-ХХ.. – количество кабельных воронок:

  1. одна воронка, устанавливаемая на нижней или верхней крышке;
  2. две воронки, устанавливаемые на верхней и нижней крышках.

ЯШ -ТВ-Х-ХХХ – место установки кабельных воронок:

  1. нижняя крышка;
  2. верхняя крышка;
  3. верхняя и нижняя крышка.



Типоисполнение  шинных ящиков ЯШ-ТВ

Типоисполнение Диаметр отверстий в шинах, мм Кабельные воронки, устанавливаемые на верхней (нижней) крышках ЯШ Габарит,мм Без учета кабельных воронок
горизонт ответвления тип Кол-во Место установки
10.5 17.5 10.5 17.5 1 2 1 2 Низ Верх Низ,верх ВхШхГ
ЯШ-1-211 Х   Х     Х Х   Х     322х500х155
ЯШ-1-212 Х   Х     Х Х     Х   322х500х155
ЯШ-1-223 Х   Х     Х   Х     Х 322х500х155
ЯШ-3-211   Х Х     Х Х   Х     322х500х155
ЯШ -3-212   Х Х     Х Х     Х   322х500х155
ЯШ -3-223   Х Х     Х   Х     Х 322х500х155
ЯШ -4-211   Х     Х   Х   Х     322х500х155
ЯШ -4-212   Х     Х   Х     Х   322х500х155
ЯШ -4-223   Х     Х     Х     Х 322х500х155

Прим.: кабельная воронка тип 1 сечение кабеля 120-240, кабельная воронка тип 2 сечение кабеля 70-120.
Высота кабальной воронки 270мм
Масса не более 10кг

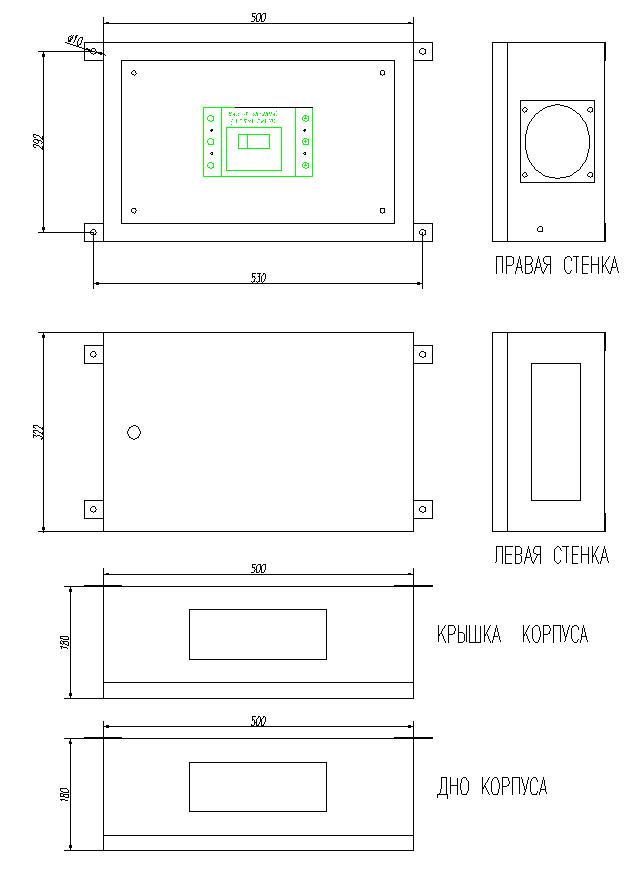

Силовой ящик ЯС-ТВ

Силовой ящик предназначен для питания передвижной установки (подключается через розетку) переменным током частотой 50Гп с напряжением 380В (сеть с изолированной нейтралью) или 380'220В (сеть с глухо заземленной нейтралью) с током потребления не более 160А.

В комплекте с шинным ящиком силовой ящик силовой ЯС образует ящик путейский ЯП и ящик
путейский и ответвительный ЯПО.

Установленный в ЯС автоматический выключатель обеспечивает оперативное включение
и отключение потребителя и его защиту от тока короткого замыкания и перегрузки.
Номинальный ток теплового расцепителя выключателя оговаривается при заказе.

Структура условного обозначения:
ЯС -ТВ-ХХ
ЯС -ТВ – Силовой ящик ТехЭлектро Воскресенск
ЯС -ТВ-ХХ – номинальный ток теплового расцепителя:
02 – 63А;
03 – 80А;
04 – 100А;
05 – 125А;
06 – 160А;

Наименование Тип розетки
ЯС -ТВ-02,03,04,05,06 РП160-4В-1К (от 63А-160А)

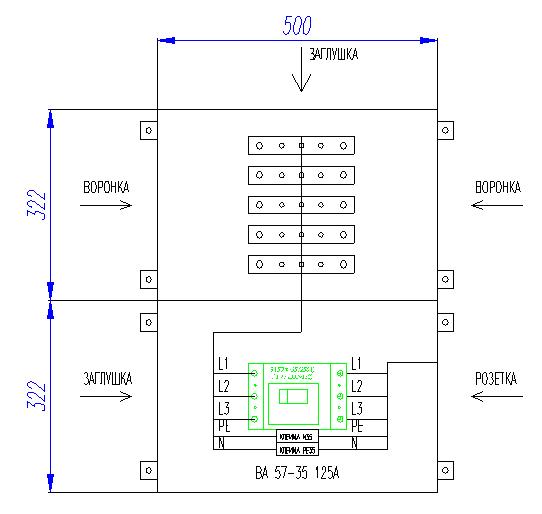

Ящик путейский ПЯ-ТВ

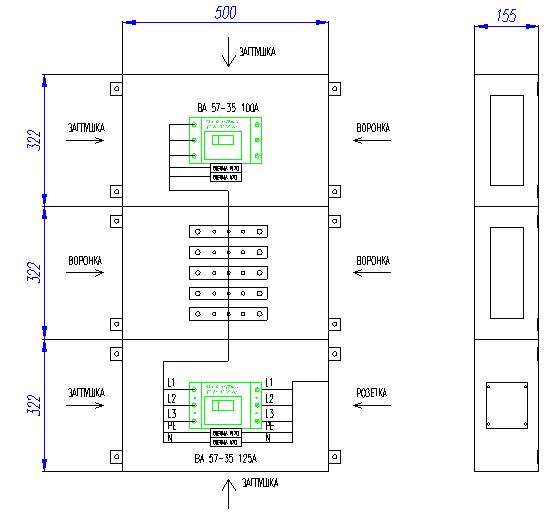

Ящик путейский и ответвительный ПЯО-ТВ.

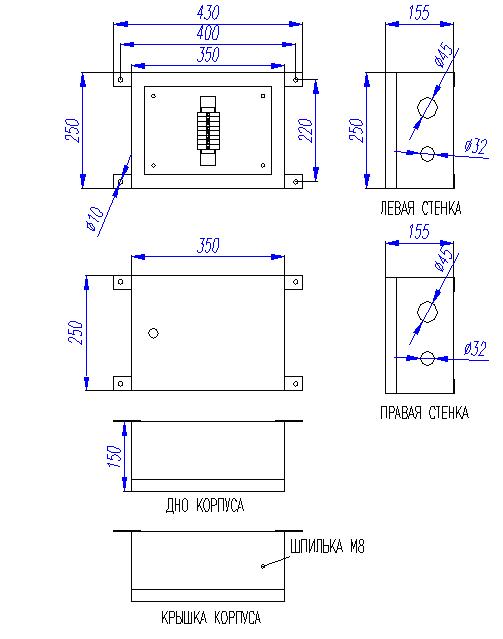

Шинный ящик ЯШ-ТВ-35


ЯШ-ТВ-35-ХХ
ЯШ-ТВ – Шинный ящик ТехЭлектро Воскресенск
ЯШ-ТВ-ХХ – номинальный ток:
02 – 63А;
03 – 80А;
04 – 100А;
05 – 125А;
06 – 160А;



Обозначение XS3,XS4 XS1,XS2
ЯШ-ТВ-02 У-667(d=22-32) У-263(d=16-22)
ЯШ -ТВ-03 У-667(d=22-32) У-263(d=16-22)
ЯШ -ТВ-04 У-667(d=22-32) У-263(d=16-22)
ЯШ -ТВ-05 У-668(d=29-40) У-263(d=16-22)
ЯШ -ТВ-06 У-668(d=29-40) У-263(d=16-22)
