Шкафы серии КРУ-ТВ-10

ШКАФЫ КОМПЛЕКТНЫХ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ СЕРИИ КРУ-ТВ-10

1. ОБЩИЕ СВЕДЕНИЯ

Шкафы серии КРУ-ТВ-10 применяются в закрытых распределительных устройствах (ЗРУ) и электроустановках с частными коммутационными операциями при наличии шкафов с вакуумными выключателями.

Основное применение шкафов КРУ-ТВ-10 - это мощные распределительные устройства станций или крупных предприятий.

Применение этой серии целесообразно при токах сборных шин выше 2000А или токов КЗ выше 31,5 кА.

Шкафы комплектных распределительных устройств серии КРУ-ТВ-10 соответствуют требованиям государственного стандарта ГОСТ 1516.3-93 (п.4.14), ГОСТ 14693-90 (п.п.2.8.1-2.8.9 разд.3) и производятся по ТУ 3414-010-18048591-2009

2. НАЗНАЧЕНИЕ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

2.1.    Шкафы серии КРУ-ТВ-10 ( в дальнейшем - КРУ) предназначены для приема и распределения электрической энергии трехфазного переменного тока промышленной частоты в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

2.2.  КРУ предназначены для работы в следующих условиях:

2.2.1.      Номинальные значения климатических факторов эксплуатации КРУ по ГОСТ 15543.1-89 и 15150-69 для исполнения УЗ.

2.2.2.    Температура окружающего воздуха в помещении РУ от - 5оС до + 40оС (при температуре окружающего воздуха ниже - 5оС в помещении РУ потребителем должны устанавливаться подогреватели).

2.2.3.   Высота установки КРУ над уровнем моря не более 1000 м; (допускается применение шкафов КРУ для работы на высоте над уровнем моря более 1000 м при соблюдении требований ГОСТ 15150-69, ГОСТ 1516.1-76 и ГОСТ 8024-90).

2.2.4.  Окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров в концентрациях, разрушающих металлы и изоляцию.

2.2.5.  Номинальный режим работы - продолжительный.

2.2.6.      Рабочее положение в пространстве - вертикальное, допустимое отклонение - не более + 5 градусов от вертикали.

3. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ





3.1 Распределительное устройство из шкафов КРУ-ТВ-10 - общее обозначение:

КРУ-ТВ-10-ХХ УЗ

КРУ - комплектное распределительное устройство; ТВ – производитель ТехЭлектро Воскресенск;

10 - класс напряжения по ГОСТ 1516.1 -76, кВ;

ХХ - номинальный ток отключения шкафа с выключателем (20; 31,5; 40), кА; УЗ - вид климатическое испытание и категория размещения по ГОСТ 15150-69. Пример -

комплектное распределительное устройство серии КРУ-ТВ-10 на номинальное напряжение 10 кВ, номинальный ток отключения шкафов с выключателями вакуумными - 31,5 кА:

КРУ-ТВ-10-31,5 У3

4. ТЕХНИЧЕСКИЕ ДАННЫЕ

4.1. Основные параметры КРУ-ТВ-10 приведены в Таблице 1:

Таблица 1

Наименование

Значения

Номинальное рабочее напряжение, кВ

6,0; 10,0

Номинальный ток главных цепей шкафов, А

630-3150

Номинальный ток сборных шин, А

630-3150 (5000 А - по заказу)

Номинальный ток отключения выключателя,

20; 31,5; 40

встроенного в КРУ, кА

Электродинамическая стойкость к токам



короткого замыкания главных цепей, за



исключением цепей подключаемых



непосредственно к выводам трансформаторов

51; 81

напряжения,



разрядников и т.д., кА



Номинальное напряжение вторичных цепей, В:



- постоянного и выпрямленного тока

110,220

- переменного тока

220

Условия обслуживания

Одностороннее, двустороннее

Вид управления

Местное, дистанционное

Степень защиты по ГОСТ 14254-96

1Р20 - при закрытых дверях шкафов и рабочем положении выдвижного элемента;

1Р00 - при открытых дверях шкафа и контрольном положении выдвижного элемента.



4.2 Габаритные размеры и масса шкафов КРУ2-10:

Таблица 2

Высота , мм 2350
Глубина, мм 1510
Ширина, мм 750
Масса одного шкафа, кг 500 -1200

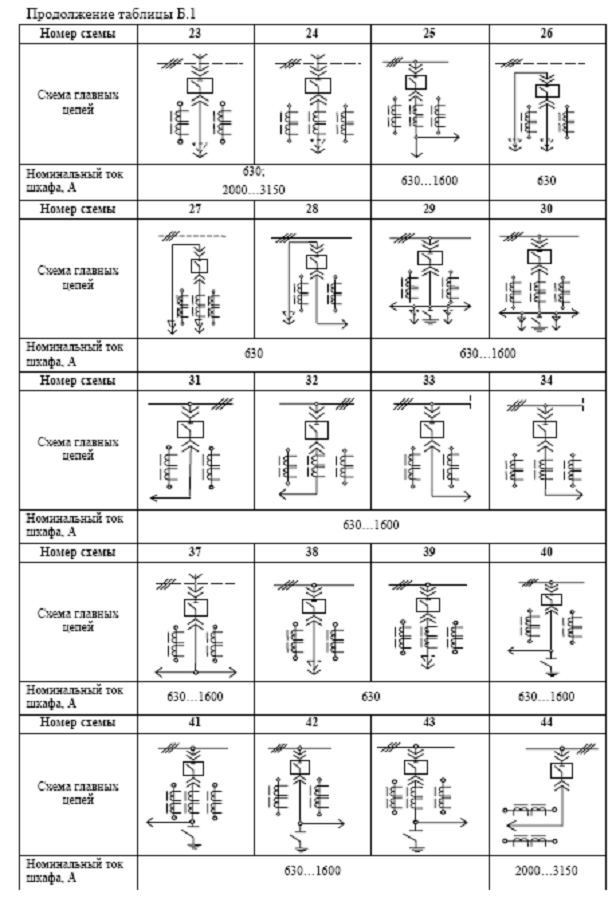

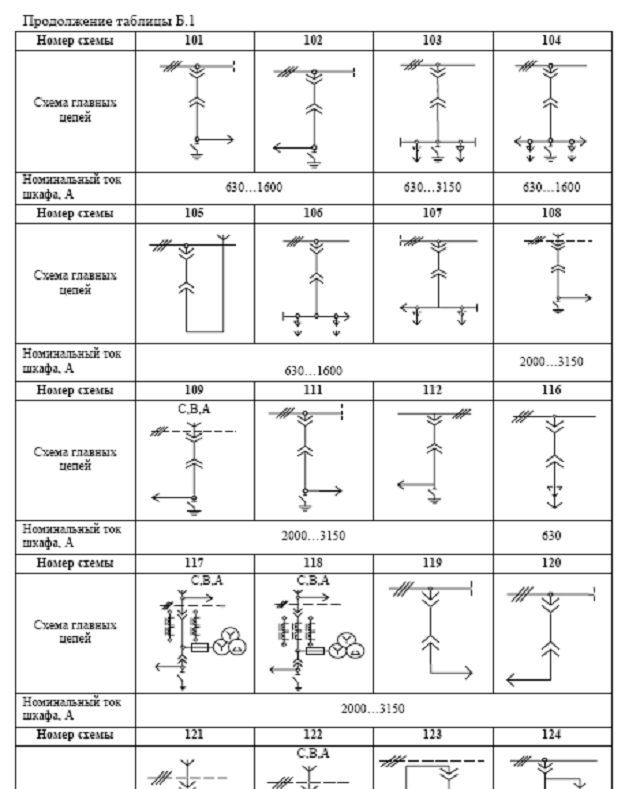

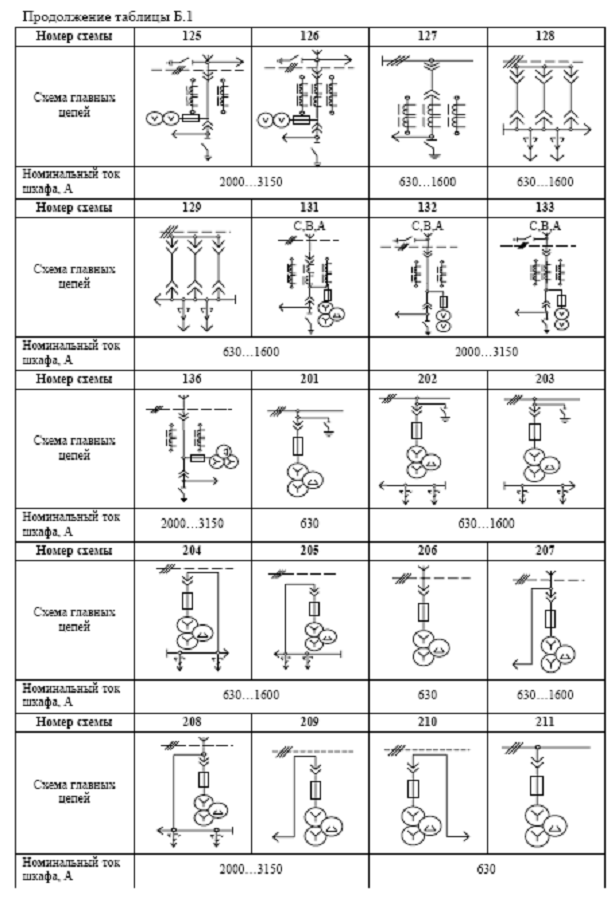

4.5      Схемы главных цепей шкафов КРУ-ТВ-10 приведены в Приложении 1 настоящего технического описания.

4.6     Шкафы КРУ-ТВ-10 обеспечивают управление, защиты и блокировки в соответствии с заказом (опросным листом) .

4.7    Стандартные блокировки:

-  запрет на выкат тележки с включенным выключателем;

-  запрет на включение выключателя при недовкаченной тележке;

-   запрет на выкат (и вкат) тележки секционного разъединителя при невыкаченной тележке секционного выключателя;

-  запрет заземления секции при невыкаченном вводном и секционном выключателе;

-  запрет на вкат тележек в ячейки с наложенным заземлением;

-  запрет на выкат выкатного элемента с трансформатором напряжения при невыкаченном вводном и секционном выключателе.

5. КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

5.1 Из шкафов КРУ-ТВ-10 собираются комплектные распределительные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных цепей и вспомогательных цепей шкафов КРУ.

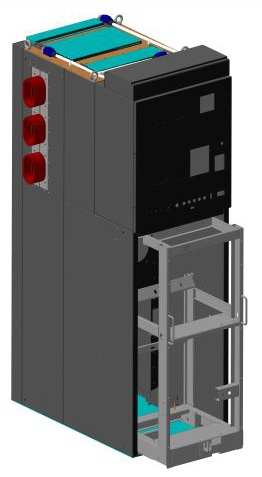

5.2         Шкаф КРУ состоит из жесткого металлического корпуса, внутри которого размещена вся аппаратура. Для безопасного обслуживания и локализации аварий корпус разделен на отсеки металлическими перегородками и автоматически закрывающимися шторками. Выключатель высоковольтный с приводом установлен на выкатном элементе (тележке). В верхней и нижней частях тележки расположены подвижные разъединяющие контакты, которые при вкатывании тележки в шкаф замыкаются с шинным (верхним) и линейным (нижним) неподвижными контактами. При выкатывании тележки с предварительно отключенным выключателем разъемные контакты отключаются, и выключатель при этом будет отключен от сборных шин и кабельных вводов.

Когда тележка находится вне корпуса шкафа, обеспечивается удобный доступ к выключателю и его приводу для ремонта, а при необходимости быстрой замены выключателя другим аналогичным, установленным на такой же тележке.

Выкатной элемент шкафа имеет три положения:

рабочее - тележка находится в корпусе шкафа, первичные и вторичные цепи замкнуты;

испытательное (контрольное) - тележка в корпусе шкафа, но первичные и вторичные цепи разомкнуты;

ремонтное - тележка находится вне корпуса шкафа, первичные и вторичные цепи разомкнуты.

В рабочем и испытательном положении выкатной элемент имеет механизм фиксации. Для облегчения перемещения тележки в рабочее положение имеется рычажной механизм, управляемый съемной рукояткой. При выкатывании тележки из шкафа автоматически шторками закрываются отсеки шинного и линейного разъединяющих контактов, что исключает возможность случайного прикосновения к токоведущим частям, оставшимся под напряжением.

В шкафах выполнены блокировки, указанные в п. 4.7 настоящего документа.

На выкатной тележке монтируются также трансформаторы напряжения и разрядники, силовые предохранители, разъединители и трансформаторы собственных нужд.

Сборные шины и ошиновка аппаратов главных цепей КРУ-ТВ-10 выполняются шинами из меди.

5.3       Релейная защита присоединений к шкафам КРУ-ТВ-10 обеспечивается многофункциональными малогабаритными высоконадежными микропроцессорными блоками фирм «Радиус Автоматика», «SIEMENS», «AREVA», «SCHNEIDER ELECTRIC», «АВВ» и других ведущих зарубежных производителей.

Аппаратура вторичных цепей шкафов КРУ-ТВ-10 (аппараты управления, защиты, сигнализации, микропроцессорные блоки релейной защиты, приборы контроля и учета электроэнергии и т.п.) располагается в релейном шкафу, который выполняется в виде съемного, изолированного от высоковольтных цепей, блока.

Шкаф изготовляется отдельно, после полной комплектации аппаратурой и коммутации вторичных электрических цепей в соответствии с электрической схемой заказа устанавливается на свое место и крепится болтовыми соединениями. Микропроцессорные блоки, приборы учета, контроля и аппараты сигнализации монтируются на двери релейного шкафа.

5.4         В процессе изготовления КРУ-ТВ-10 выполняется контрольная сборка заказанного распределительного устройства в функциональный блок в соответствии с опросным листом (заказом).

При контрольной сборке выполняется ошиновка РУ (соединение сборных и ответвительных шин) и монтаж шинного моста на шкафах КРУ.

5.5    Каждое, соединенное в функциональный блок КРУ, и каждый шкаф по завершению изготовления подвергается комплексу электрических испытаний в соответствии с требованиями ПУЭ и технических условий.

После испытаний КРУ подготавливается к отгрузке заказчику: РУ разъединяется на транспортные блоки из 2 или 3х шкафов, демонтируются шинные мосты и другие элементы на период транспортировки.

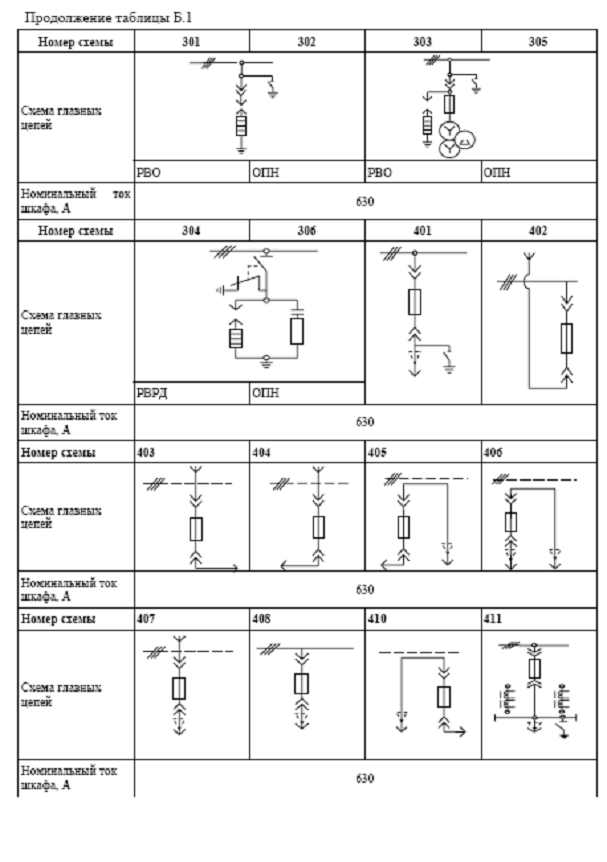

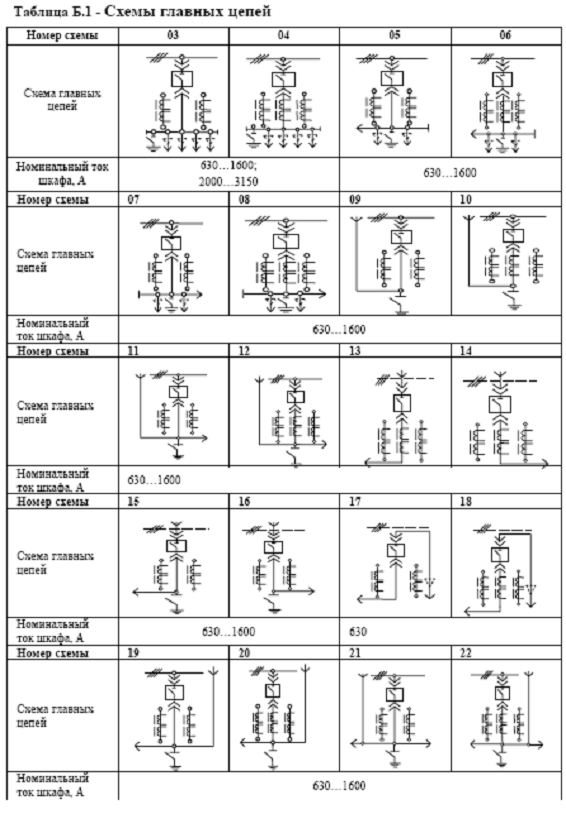

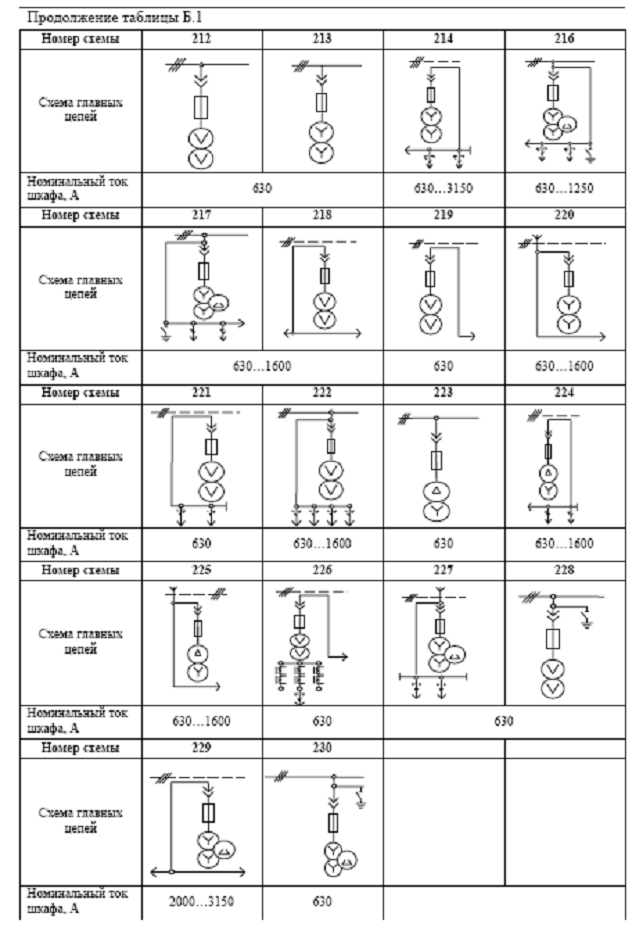

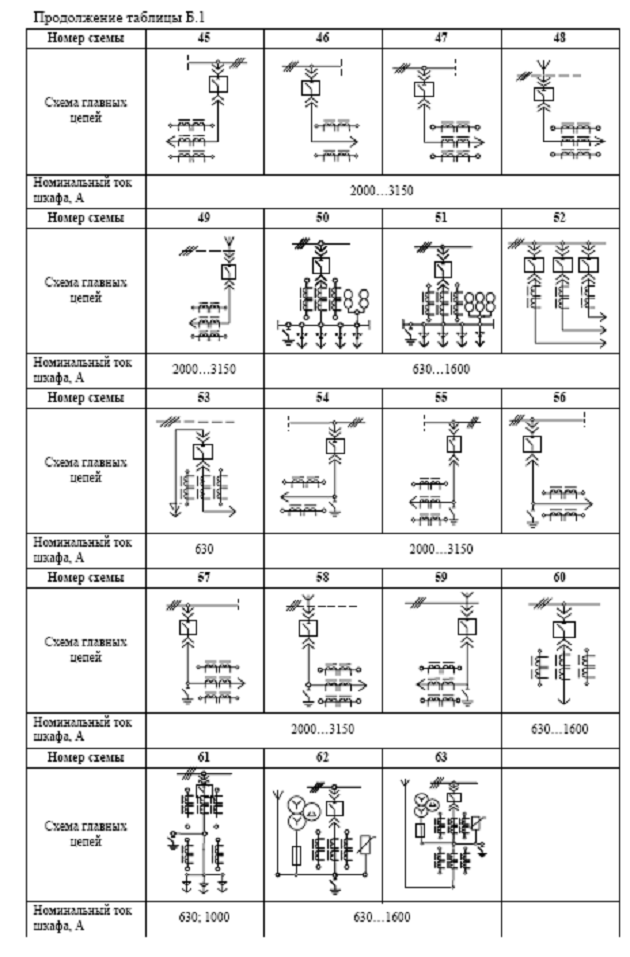

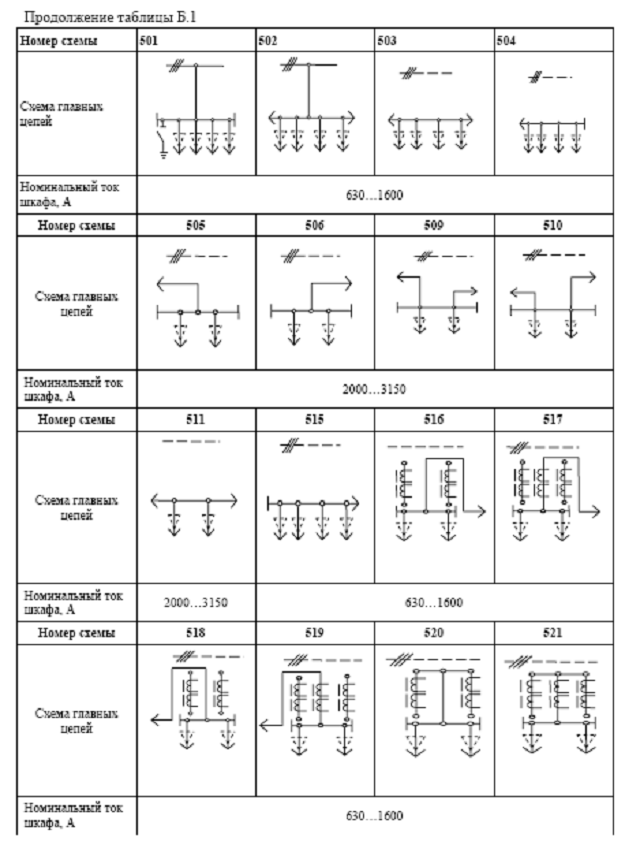

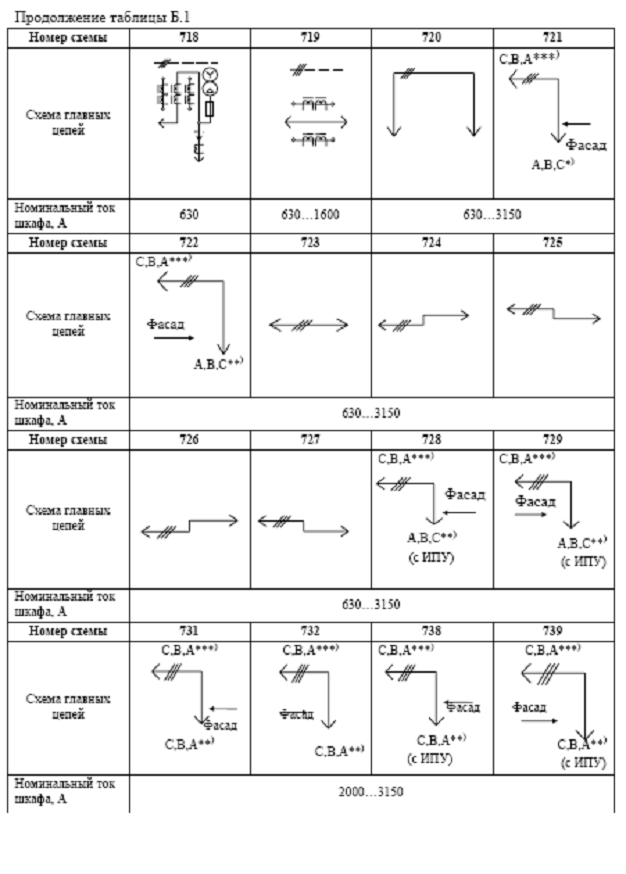

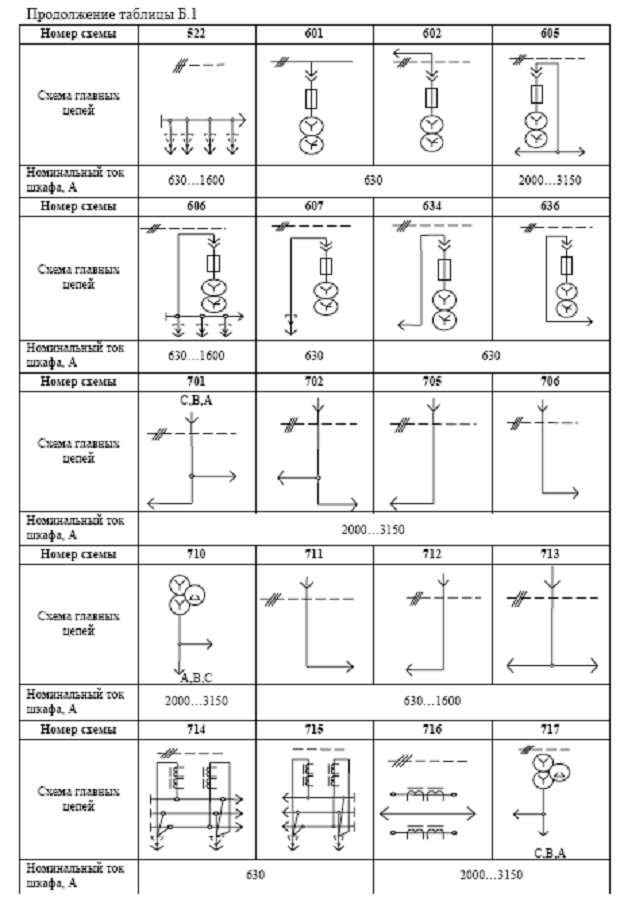

Схемы главных цепей камер КСО
