Устройства управления асинхронными двигателями Я5000

шкаф управления двигателем

Ящики управления двигаталем Я5000

Шкафы управления двигателем Я5 предназначены для управления асинхронными двигателями с короткозамкнутым ротором мощностью до 75кВт длительностью режима работы (пуск электродвигателя и отключение вращающегося электродвигателя), а также для кратковременного и повторно-кратковременного режимов работы.

Ящики различаются по наличию или отсутствию реверса управляемого двигателя, количеству управляемых двигателей и по набору электроаппаратуры в зависимости от мощности управляемых двигателей.

Условия эксплуатации Я5

Климатическое исполнение УХЛ, категория размещения 4 по ГОСТ 15150-69, высота над уровнем моря 2000м. температура окружающей среды от +1˚С до +40˚С при относительной влажности не более 60% при температуре +20˚С.

Окружающая среда не взрывоопасная и не содержащая агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью.

Место установки защищенное от попадания воды и других жидкостей, непосредственного воздействия.

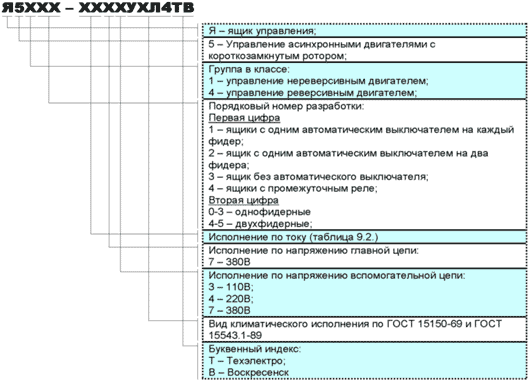

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ Я5
Условия эксплуатации Я5
Пример обозначения:

Ящик Я5111-3674 УХЛ4. Нереверсивный однофидерный ящик с одним выключателем (номинальный ток 40А; исполнение по напряжению главной цепи-380В и по вспомогательной 220В).

Конструкция шкафов управления двигателем

Ящики управления серии Я5000 представляют собой сваренную металлоконструкцию корпуса с дверью на петлях, фиксируемой замком, обеспечивающим степень защиты IP41. в соответствии с заказом возможно изготовление ящиков в уплотненном исполнении со степенью защиты IP54 (ящик РУСМ 5000).

Аппаратура устанавливается в ящике на специальную панель и на дверь с внутренней стороны. Для ввода внешних проводников предусмотрены универсальные устройства на днище и крыше ящика, рассчитанные на ввод проводников в ящик любым способом.

  ! Примечание:

  1. металлические шкафы ЩР(В)-1…ЩР(В)-3 укомплектованы сальниками кабельного ввода.
  2. металлические шкафы ЩР(В)-4…ЩР(В)-7 укомплектованы мембранными фланцами кабельного ввода ZP58(АВВ).

Технические характеристики Я5>>  (Откроется в новом окне)

РУСМ устройства управления и распределения энергии

РУСМ предназначены для контроля и учета электроэнергии управления электродвигателями переменного тока, ввода и распределения электроэнергии.

Возможности РУСМ - устройства управления и распределения энергии

  • управление реверсивными и не реверсивными двигателями;
  • защита цепей электродвигателей;
  • ввод и распределение электроэнергии;
  • вспомогательные устройства, применяются в основном для комплектации сборных щитов.

Условия эксплуатации РУСМ - устройства управления и распределения энергии

РУСМ - устройства управления и распределения энергии применяют для работы внутри помещений при следующих условиях:

  • высота над уровнем моря не более 2000 м;
  • температура окружающего воздуха не выше +35 °С;

относительная влажность воздуха 80%.
