Технические характеристики ЩАП

Технические характеристики ЩАП

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Пример обозначения:
Щиток ЩАП-23-Н-УХЛ4-ТВ-Щиток автоматического переключения на резерв навесного исполнения с номинальным током 25А и напряжением контролируемой сети 380В.

КОНСТРУКЦИЯ

Щитки автоматического переключения на резерв серии ЩАП представляют собой отдельные металлические шкафы навесного или встраиваемого типа, окрашенные порошково-полимерным композитом, внутри которых размещена аппаратура. Доступ в щиток обеспечивается с лицевой стороны через дверь, на которой расположены:

• сигнальная арматура;
• паспортная табличка изделия;
• предупреждающие знаки и надписи;
• принципиальная электрическая схема;

Технические характеристики

Таблица 8.1

Тип щитка	Номинальный ток щитка, А	Номинальное рабочее напряжение, В	Степень защиты по ГОСТ 14254-96	Масса, не более, кг	Тип корпуса
ЩАП-12 УХЛ4	16	220	IP31,IP54	12	ЩР(В)-1
ЩАП-23 УХЛ4	25	380	IP31,IP54	30	ЩР(В)-2
ЩАП-33 УХЛ4	40	380	IP31,IP54	30	ЩР(В)-2
ЩАП-43 УХЛ4	63	380	IP31,IP54	36	ЩР(В)-3
ЩАП-53 УХЛ4	100	380	IP31,IP54	42	ЩР(В)-4

Габаритные и установочные размеры

Таблица 8.2 (навесного исполнения, см рис 8.1,8.2

Тип корпуса	H	L	B	H1	H2	L1	L2	B1
ЩР(в)-1	400	500	190	46	302	37	226	50
ЩР(в)-2	500	400	250	46	402	37	326	50
ЩР(в)-3	600	400	250	46	502	37	326	50
ЩР(в)-4	600	600	250	46	502	37	526	50
ЩР(в)-5	800	600	250	46	647	37	526	50
ЩР(в)-6	1000	800	250	46	847	37	726	60
ЩР(в)-7	1200	900	350	46	1047	37	826	100

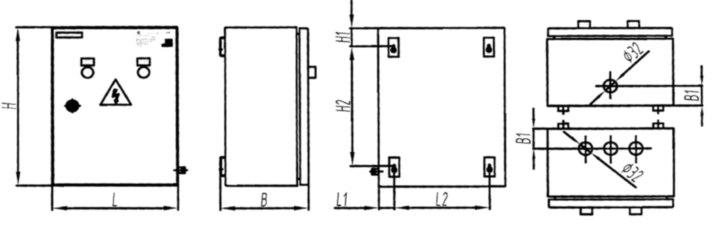

Рис. 8.1

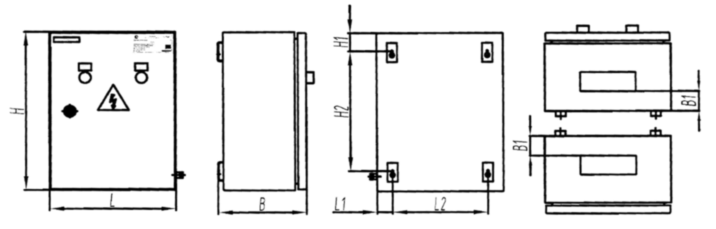

Рис. 8.2

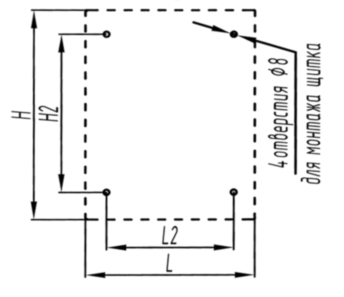

Схема для разметки отверстий для монтажа щитка типа ЩРВ Рис. 8.3

Тип корпуса	H	L	B	H1	H2	H3	L1	L2	L3	B1	B2
ЩР(в)-1	400	300	250	56	302	440	37	226	340	50	190
ЩР(в)-2	500	400	250	56	402	540	37	326	440	50	190
ЩР(в)-3	600	400	250	56	502	640	37	326	440	50	190
ЩР(в)-4	600	600	250	56	502	640	37	526	640	50	190
ЩР(в)-5	800	600	250	56	647	840	37	526	640	50	190
ЩР(в)-6	1000	800	250	56	847	1040	37	726	840	60	190
ЩР(в)-7	1200	900	350	56	1047	1240	37	826	940	100	290

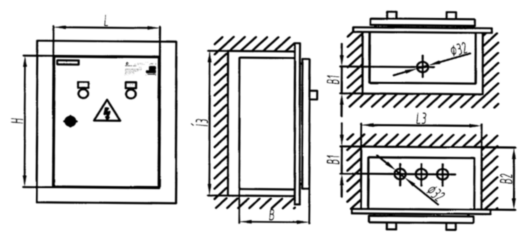

Рис. 8.4

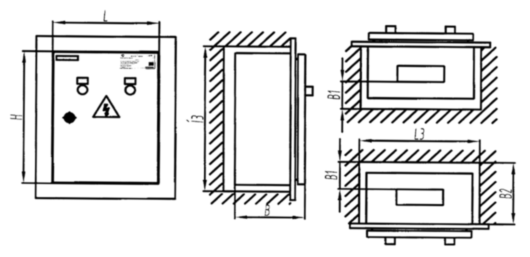

Рис. 8.5 Примечание:

• Металлические шкафы ЩР(В)-1...ЩР(В)-3 укомплектованы сальниками кабельного ввода.
• Металлические шкафы ЩР(В)-4...ЩР(В)-7 укомплектованы мембранными фланцами кабельного ввода ZP58 (ABB).

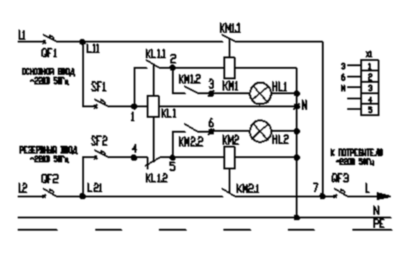

Принципиальные электрические схемы

Таблица 8.5

Тип щитка	Принципиальные схемы первичныых соединений	Элементы на схеме
		Обозна- чение	Наименование
ЩАП-12 УХЛ4		QF1,QF2 QF3 KM1,KM2 K1 HL1,HL2 SF1,SF2	Авт.выключатель Пускатель магнитный Реле промежуточное Арматура светосигнальная Авт.выключатель
Я5102		QF1,QF2 QF3 KM1,KM2 K1 HL1,HL2 SF1,SF2	Авт.выключатель Пускатель магнитный Реле промежуточное Арматура светосигнальная Авт.выключатель
Я5103		QF1,QF2 QF3 K3,K4 KM1,KM2 K1 HL1,HL2 SF1,SF2	Авт.выключатель Реле промежуточное Пускатель магнитный Реле контроля фаз Арматура светосигнальная Авт.выключатель
