УЗП-ТВ

Устройство зарядно-подзарядное УЗП - ТВ

узп

Назначение и условия эксплуатации:

Устройство зарядно-подзарядное (УЗП) предназначено для приема электрической энергии от одного, двух и более независимых источников переменного тока, преобразования ее в электрическую энергию постоянного тока и распределения электрической энергии постоянного тока. Питание цепей постоянного тока производится от выпрямительных (подзарядных) устройств. УЗП применяется на электрических станциях, трансформаторных подстанциях, распределительных пунктах для питания схем релейной защиты, автоматики и приводов выключателей.

УЗП может использоваться в сетях как однофазного, так и трехфазного переменного тока напряжения 220 и 380 В соответственно, частотой 50 Гц с глухозаземленной нейтралью.

УЗП предназначен для внутренней установки при следующих условиях:

  • Высота над уровнем моря до 1000 м;
  • Температура окружающего воздуха минус 25ºС до плюс 40ºС;
  • Относительная влажность воздуха при температуре плюс 25ºС не более 80%;
  • Невзрывоопасная окружающая среда, которая не содержит токопроводящую пыль,
  • агрессивные газы в концентрации, разрушающей металлы и изоляцию.

Структура условного обозначения УЗП

Структура условного обозначения УЗП

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Компактная конструкция за счет применения зарядных устройств модульного типа и необслуживаемых аккумуляторных батарей.
  • УЗП изготавливается по двум основным схемам: с секционированием и без секционирования.
  • Широкий диапазон входного и выходного напряжения.
  • Благодаря модульности зарядных устройств возможна «горячая замена» силовых модулей (без отключения потребителей).
  • Для управления работой силовых модулей зарядного устройства применен высокопроизводительный контроллер. Он обеспечивает как управление (распределение нагрузки по модулям), так и сбор необходимой информации, которая выводится на сенсорный графический экран.
  • Автоматический контроль сопротивления изоляции на шинах (по отдельному заказу).
  • Контроль положения вводных автоматических выключателей.
  • Работа всех систем шкафа от внешней сети, так и от аккумуляторных батарей.
  • Вывод состояния отходящих автоматических выключателей и необходимых сигналов на внешний клеммник.

Технические характеристики УЗП

Параметр Значение
Входные параметры:
Количество вводов, шт. Согласно требованиям
Количество фаз, шт. Согласно требованиям
Напряжение, В Согласно требованиям (220, 380)
Диапазон номинального фазного напряжения 208 до 240 В АС
Диапазон рабочего фазного напряжения 176 до 320 В АС
Минимальное напряжение 150В АС
Входная частота От 45 до 66 Гц
Коэффициент мощности ·         99%
Коэффициент полезного действия ·         91 %
Выходные параметры:
Количество автоматов отходящих фидеров Согласно требованиям
Количество секций Согласно требованиям
Диапазон выходного тока От 5 до 560 А (с шагом 5А)
Выходное напряжение От 12 до 220 В DC
Нестабильность выходного напряжения по нагрузке:
Статическая <+/-0,5%
Динамическая <+/-2 % при изменении нагрузки от 10% до 90%
Время восстановления 2 мс
Нестабильность выходного напряжения по сети:
статическая <+/-0,1 %
Динамическая (для любого изменения, в пределах диапазона входного напряжения) <+/-1 %
Аккумуляторные батареи:
Гарантийный срок эксплуатации аккумуляторной батареи От 5 до 20 лет
Емкость аккумуляторной батареи Согласно требованиям
Исполнение:
Степень защиты по ГОСТ 14254 IP54 (IP31)
Климатическое исполнение по ГОСТ 15150 УХЛ4

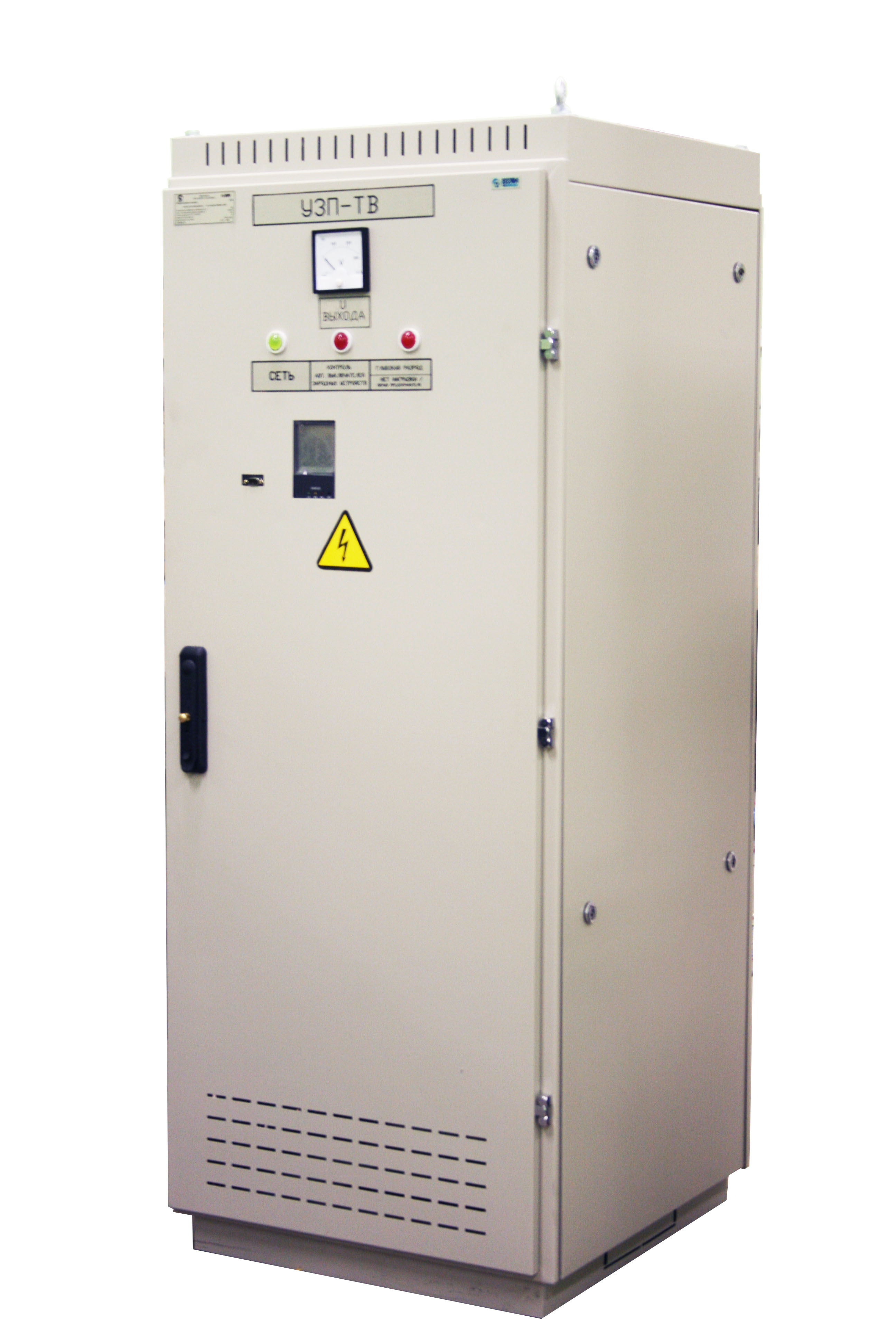

КОНСТРУКЦИЯ ШКАФА

Конструктивно УЗП выполнен в виде напольного шкафа двухстороннего (по отдельному заказу одностороннего) обслуживания. Корпус шкафа покрыт порошковой эмалью.      На двери шкафа располагается контроллер, измерительная и светосигнальная аппаратура. Ввод и вывод питающих и отходящих линий производиться через сальники, расположенные снизу шкафа. Габариты 1500х600х600 (в зависимости от типа батарей размер может быть увеличен).

ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ ШКАФА

Электрическая схема шкафа состоит из главной (силовой) цепи и цепей управления.

В главную силовую цепь входят элементы, которые передают электрическую энергию сети или от аккумуляторной батареи.

В состав цепи входят:

  • Зарядно-выпрямительные устройства, защитные и распределительные автоматические выключатели;
  • Клеммные колодки;
  • К цепям управления относятся элементы схемы, которые осуществляют управление работой УЗП, а так измерение основных параметров и сигнализацию.

В состав цепей управления входят:

  • Автоматические выключатели защиты цепей управления;
  • Промежуточные реле, контроллер, реле контроля изоляции по отдельному заказу);
  • Датчик температуры;
  • Светосигнальная арматура;
  • Клеммные колодки;
  • Контрольно-измерительные приборы.

ФУНКЦИИ КОНТРОЛЛЕРА

Контроллер обеспечивает следующие функции:

1.      Контроль:

  • Выходного тока всей системы и каждого модуля;
  • Выходного напряжения;
  • Времени разряда и емкости батареи (при подключении датчика);
  • Внешних, дискретных сигналов до 4-х (положения выключателей и т.п.);
  • Внешних, аналоговых сигналов до 9-ти (температуры батарей, тока заряда и т.п.).

2.      Защита от:

  • Превышения температуры (выпрямитель ограничивает выходную мощность и ток);
  • Выбросов напряжения в сеть переменного тока (пусковой ток модуля ограничивается менее чем номинальным пиковым значением линейного тока);
  • Ударов молнии и переходных процессов;
  • Мгновенной перегрузки источника сетевого питания (плавный запуск, работает путем постепенного нарастания тока и напряжения от нуля до актуального значения);
  • Избыточной нагрузки генераторов до запуска (встроенный таймер задерживает включение модуля в зависимости от выбранного значения);
  • Короткого замыкания (максимальный ток короткого замыкания не будет превышать 105% расчетного тока при полной нагрузке);
  • Перегрузки (максимальный выходной ток ограничивается постоянным значением);
  • Перенапряжения на стороне нагрузки (отключается неисправный выпрямительный модуль, когда присутствует высокое выходное напряжение);
  • Перенапряжения на стороне питания (отключается выпрямительный модуль, когда присутствует высокое входное напряжение, при этом модуль не повреждается);
  • Пониженного входного напряжения (отключается выпрямительный модуль, когда присутствует низкое входное напряжение).

ДРУГИЕ ФУНКЦИИ

  • Температурная компенсация – напряжение заряда изменяется в зависимости от температуры аккумуляторного отсека;
  • Экономия энергии – например, когда нагрузка значительно ниже, чем необходима для системы питания, контроллер отключит один выпрямитель или более для того, чтобы оставшиеся выпрямители смогли работать с большей эффективностью, при более высоком уровне (значении) тока. Кроме того, выпрямители используются в недельном режиме для распределения времени техобслуживания;
  • Автостабилизация батареи – эта функция используется для двух основных целей: первая – обеспечения быстрого перезаряда батареи после отключения сети переменного тока, вторая – длительная эксплуатация батарей;
  • Автоматическая стабилизация заряда батареи – при выходе напряжения батареи за нижние пределы автостабилизации, вводится усиленный режим заряда аккумуляторной батареи;
  • Периодическая автоматическая стабилизация для сохранения длительной целостности аккумуляторных батарей, они должны быть стабильно заряжены через регулярные интервалы времени;
  • Контроль батареи и управление током заряда доступно при подключении датчика к аналоговому входу контроллера. Обеспечивает прогнозирование: емкости, времени заряда и сушки батареи, а так же позволяет удерживать ток заряда внутри указанных пределов;
  • Вызов при срабатывании аварийной сигнализации – подача звукового сигнала при аварии;
  • Ведется журнал аварий с архивацией событий за последние 90 дней – список событий: тревога, включение питания, любые изменения логических входов и другие. Журнал батарей: история состояния батарей за последние 20 разрядов, время разряда и емкость батарей;
  • Полное управление и мониторинг по средствам сетей Internet.
