Корпуса
![]() |

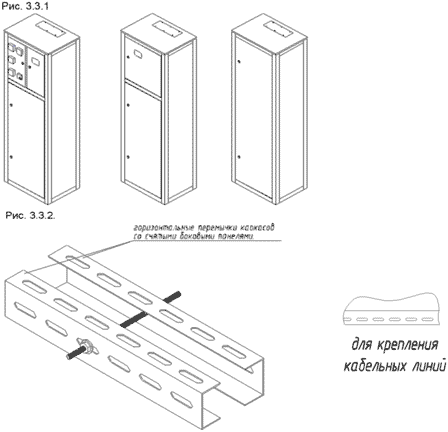

Шкафные изделия каркасного типа IP31, IP54.Каркасы (рис. 3.3.1) – стальная конструкция одно, двух и трехдверного исполнения, изготавливаемая из листа холоднокатаной стали марки Ст.3 сп ГОСТ 16528-88, окрашенная порошково-полимерным композитом, толщина используемого листа не менее 1 мм, использование сложного профиля делает изделие достаточно жестким. Конструкция предусматривает съемные боковые и задние панели, что дает возможность соединять каркасы между собой (рис. 3.3.2), позволяя тем самым создавать многопанельное вводно-распределительное устройство. В основании изделия предусмотрено место крепления кабельных линий (рис. 3.3.3) С внутренней стороны двери установлен металлический карман для хранения технической документации. |
![]() |
Габаритные и установочные размеры
Таблица 3.3.1
Порядковый номер | Тип шкафа | Габаритные размеры шкафа, мм | Номер рис. | |||||||||||
H | H1 | H2 | L | L1 | L2 | L3 | B | B1 | B2 | B3 | B | |||
1 | 2000x1000x630x2 | 2000 | 1290 | 545 | 1000 | 796 | 102 | 321 | 630 | 546 | 42 | 450 | 116 | 3.3.4 |
2 | 2000x1000x630x1 | 2000 |
-
|
-
|
1000 | 796 | 102 | 321 | 630 | 546 | 42 | 450 | 116 | 3.3.12 |
3 | 2000x1000x450x1 | 2000 |
-
|
-
|
1000 | 796 | 102 | 321 | 450 | 366 | 42 | 270 | 116 | 3.3.11 |
4 | 2000x800x630x2 | 2000 | 1290 | 545 | 800 | 596 | 102 | 321 | 630 | 546 | 42 | 450 | 116 | 3.3.5 |
5 | 2000x800x630x1 | 2000 |
-
|
-
|
800 | 596 | 102 | 321 | 450 | 546 | 42 | 450 | 116 | 3.3.12 |
6 | 2000x800x450x2 | 2000 | 1290 | 545 | 800 | 596 | 102 | 321 | 450 | 366 | 42 | 270 | 116 | 3.3.4 |
7 | 2000x800x450x1 | 2000 |
-
|
-
|
800 | 596 | 102 | 321 | 450 | 366 | 42 | 270 | 116 | 3.3.11 |
8 | 2000x630x630x3 | 2000 | 1290 | 545 | 630 | 426 | 102 | 321 | 630 | 546 | 42 | 450 | 116 | 3.3.9 |
9 | 2000x630x630x2 | 2000 | 1290 | 545 | 630 | 426 | 102 | 321 | 630 | 546 | 42 | 450 | 116 | 3.3.7 |
10 | 2000x630x630x1 | 2000 |
-
|
-
|
630 | 426 | 102 | 321 | 630 | 546 | 42 | 450 | 116 | 3.3.14 |
11 | 2000x630x450x3 | 2000 | 1290 | 545 | 630 | 426 | 102 | 321 | 450 | 366 | 42 | 270 | 116 | 3.3.7 |
12 | 2000x630x450x2 | 2000 | 1290 | 545 | 630 | 426 | 102 | 321 | 450 | 366 | 42 | 270 | 116 | 3.3.6 |
13 | 2000x630x450x1 | 2000 |
-
|
-
|
630 | 426 | 102 | 321 | 450 | 366 | 42 | 270 | 116 | 3.3.13 |
14 | 2000x450x630x1 | 2000 |
-
|
-
|
450 | 246 | 102 | 321 | 630 | 546 | 42 | 450 | 116 | 3.3.16 |
15 | 2000x450x450x2 | 2000 | 1290 | 545 | 450 | 246 | 102 | 321 | 450 | 366 | 42 | 270 | 116 | 3.3.10 |
16 | 2000x450x450x1 | 2000 |
-
|
-
|
450 | 246 | 102 | 321 | 450 | 366 | 42 | 270 | 116 | 3.3.15 |
17 | 1800x800x630x2 | 1800 | 1195 | 445 | 800 | 596 | 102 | 321 | 630 | 546 | 42 | 450 | 116 | 3.3.5 |
18 | 1800x800x630x1 | 1800 |
-
|
-
|
800 | 596 | 102 | 321 | 630 | 546 | 42 | 450 | 116 | 3.3.12 |
19 | 1800x800x450x2 | 1800 | 1195 | 445 | 800 | 596 | 102 | 321 | 450 | 366 | 42 | 270 | 116 | 3.3.4 |
20 | 1800x800x450x1 | 1800 |
-
|
-
|
800 | 596 | 102 | 321 | 450 | 366 | 42 | 270 | 116 | 3.3.11 |
21 | 1800x630x630x2 | 1800 | 1195 | 445 | 630 | 426 | 102 | 321 | 630 | 546 | 42 | 450 | 116 | 3.3.7 |
22 | 1800x630x630x1 | 1800 |
-
|
-
|
630 | 426 | 102 | 321 | 630 | 546 | 42 | 450 | 116 | 3.3.14 |
23 | 1800x630x450x2 | 1800 | 1195 | 445 | 630 | 426 | 102 | 321 | 450 | 366 | 42 | 270 | 116 | 3.3.6 |
24 | 1800x630x450x2 | 1800 |
-
|
-
|
630 | 426 | 102 | 321 | 450 | 366 | 42 | 270 | 116 | 3.3.13 |
25 | 1800x450x450x2 | 1800 | 1195 | 445 | 450 | 246 | 102 | 321 | 450 | 366 | 42 | 270 | 116 | 3.3.10 |
26 | 1800x450x450x1 | 1800 |
-
|
-
|
450 | 246 | 102 | 321 | 450 | 366 | 42 | 270 | 116 | 3.3.15 |
27 | 1700x800x630x2 | 1700 | 1095 | 445 | 800 | 596 | 102 | 321 | 630 | 546 | 42 | 450 | 116 | 3.3.5 |
28 | 1700x800x630x1 | 1700 |
-
|
-
|
800 | 596 | 102 | 321 | 630 | 546 | 42 | 450 | 116 | 3.3.12 |
29 | 1700x800x450x2 | 1700 | 1095 | 445 | 800 | 596 | 102 | 321 | 450 | 366 | 42 | 270 | 116 | 3.3.4 |
30 | 1700x800x450x1 | 1700 |
-
|
-
|
800 | 596 | 102 | 321 | 450 | 366 | 42 | 270 | 116 | 3.3.11 |
31 | 1700x630x630x2 | 1700 | 1095 | 445 | 630 | 426 | 102 | 321 | 630 | 546 | 42 | 450 | 116 | 3.3.7 |
32 | 1700x630x630x1 | 1700 |
-
|
-
|
630 | 426 | 102 | 321 | 630 | 546 | 42 | 450 | 116 | 3.3.14 |
33 | 1700x630x450x2 | 1700 | 1095 | 445 | 630 | 426 | 102 | 321 | 450 | 366 | 42 | 270 | 116 | 3.3.6 |
34 | 1700x630x450x1 | 1700 |
-
|
-
|
630 | 426 | 102 | 321 | 450 | 366 | 42 | 270 | 116 | 3.3.13 |
35 | 1700x450x450x2 | 1700 | 1095 | 445 | 450 | 246 | 102 | 321 | 450 | 366 | 42 | 270 | 116 | 3.3.10 |
36 | 1700x450x450x2 | 1700 |
-
|
-
|
450 | 246 | 102 | 321 | 450 | 366 | 42 | 270 | 116 | 3.3.15 |
37 | 1200x800x630x1 | 1200 |
-
|
-
|
800 | 596 | 102 | 321 | 630 | 546 | 42 | 450 | 116 | 3.3.12 |
38 | 1200x630x630x1 | 1200 |
-
|
-
|
630 | 426 | 102 | 321 | 630 | 546 | 42 | 450 | 116 | 3.3.14 |
39 | 1200x450x630x1 | 1200 |
-
|
-
|
450 | 246 | 102 | 321 | 630 | 546 | 42 | 450 | 116 | 3.3.16 |
40 | 1200x800x450x1 | 1200 |
-
|
-
|
800 | 596 | 102 | 321 | 450 | 366 | 42 | 270 | 116 | 3.3.11 |
41 | 1200x630x450x1 | 1200 |
-
|
-
|
630 | 426 | 102 | 321 | 450 | 366 | 42 | 270 | 116 | 3.3.13 |
42 | 1200x450x450x1 | 1200 |
-
|
-
|
450 | 246 | 102 | 321 | 450 | 366 | 42 | 270 | 116 | 3.3.15 |
43 | IP54 2000x800x630 | 2000 |
-
|
-
|
800 | 600 | 100 |
-
|
630 | 560 | 35 |
-
|
-
|
3.3.18 |
44 | IP54 2000x800x450 | 2000 |
-
|
-
|
800 | 600 | 100 |
-
|
450 | 380 | 35 |
-
|
-
|
3.3.17 |
45 | IP54 2000x630x630 | 2000 |
-
|
-
|
630 | 430 | 100 |
-
|
630 | 560 | 35 |
-
|
-
|
3.3.20 |
46 | IP54 2000x630x450 | 2000 |
-
|
-
|
630 | 430 | 100 |
-
|
450 | 380 | 35 |
-
|
-
|
3.3.19 |
47 | IP54 2000x450x630 | 2000 |
-
|
-
|
450 | 250 | 100 |
-
|
630 | 560 | 35 |
-
|
-
|
3.3.22 |
48 | IP54 2000x450x450 | 2000 |
-
|
-
|
450 | 250 | 100 |
-
|
450 | 380 | 35 |
-
|
-
|
3.3.21 |
49 | IP54 1800x800x630 | 1800 |
-
|
-
|
800 | 600 | 100 |
-
|
630 | 560 | 35 |
-
|
-
|
3.3.18 |
50 | IP54 1800x800x450 | 1800 |
-
|
-
|
800 | 600 | 100 |
-
|
450 | 380 | 35 |
-
|
-
|
3.3.17 |
51 | IP54 1800x630x630 | 1800 |
-
|
-
|
630 | 430 | 100 |
-
|
630 | 560 | 35 |
-
|
-
|
3.3.20 |
52 | IP54 1800x630x450 | 1800 |
-
|
-
|
630 | 430 | 100 |
-
|
450 | 380 | 35 |
-
|
-
|
3.3.19 |
53 | IP54 1800x450x630 | 1800 |
-
|
-
|
450 | 250 | 100 |
-
|
630 | 560 | 35 |
-
|
-
|
3.3.22 |
54 | IP54 1800x450x450 | 1800 |
-
|
-
|
450 | 250 | 100 |
-
|
450 | 380 | 35 |
-
|
-
|
3.3.21 |
55 | IP54 1700x800x630 | 1700 |
-
|
-
|
800 | 600 | 100 |
-
|
630 | 560 | 35 |
-
|
-
|
3.3.18 |
56 | IP54 1700x800x450 | 1700 |
-
|
-
|
800 | 600 | 100 |
-
|
450 | 380 | 35 |
-
|
-
|
3.3.17 |
57 | IP54 1700x630x630 | 1700 |
-
|
-
|
630 | 430 | 100 |
-
|
630 | 560 | 35 |
-
|
-
|
3.3.20 |
58 | IP54 1700x630x450 | 1700 |
-
|
-
|
630 | 430 | 100 |
-
|
450 | 380 | 35 |
-
|
-
|
3.3.19 |
59 | IP54 1700x450x630 | 1700 |
-
|
-
|
450 | 250 | 100 |
-
|
630 | 560 | 35 |
-
|
-
|
3.3.22 |
60 | IP54 1700x450x450 | 1700 |
-
|
-
|
450 | 250 | 100 |
-
|
450 | 380 | 35 |
-
|
-
|
3.3.21 |
61 | IP54 1200x800x630 | 1200 |
-
|
-
|
800 | 600 | 100 |
-
|
630 | 560 | 35 |
-
|
-
|
3.3.18 |
62 | IP54 1200x800x450 | 1200 |
-
|
-
|
800 | 600 | 100 |
-
|
450 | 380 | 35 |
-
|
-
|
3.3.17 |
63 | IP54 1200x630x630 | 1200 |
-
|
-
|
630 | 430 | 100 |
-
|
630 | 560 | 35 |
-
|
-
|
3.3.20 |
64 | IP54 1200x630x450 | 1200 |
-
|
-
|
630 | 430 | 100 |
-
|
450 | 380 | 35 |
-
|
-
|
3.3.19 |
65 | IP54 1200x450x630 | 1200 |
-
|
-
|
450 | 250 | 100 |
-
|
630 | 560 | 35 |
-
|
-
|
3.3.22 |
66 | IP54 1200x450x450 | 1200 |
-
|
-
|
450 | 250 | 100 |
-
|
450 | 380 | 35 |
-
|
-
|
3.3.21 |

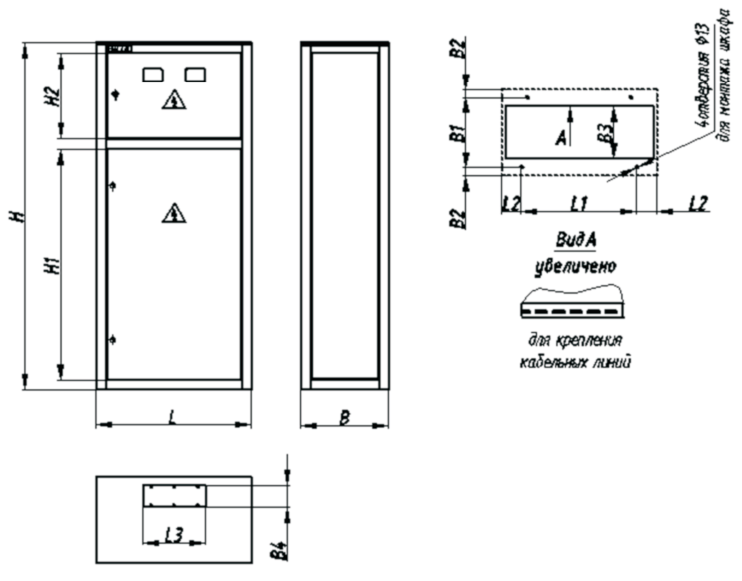

Рис. 3.3.4 |
![]() |

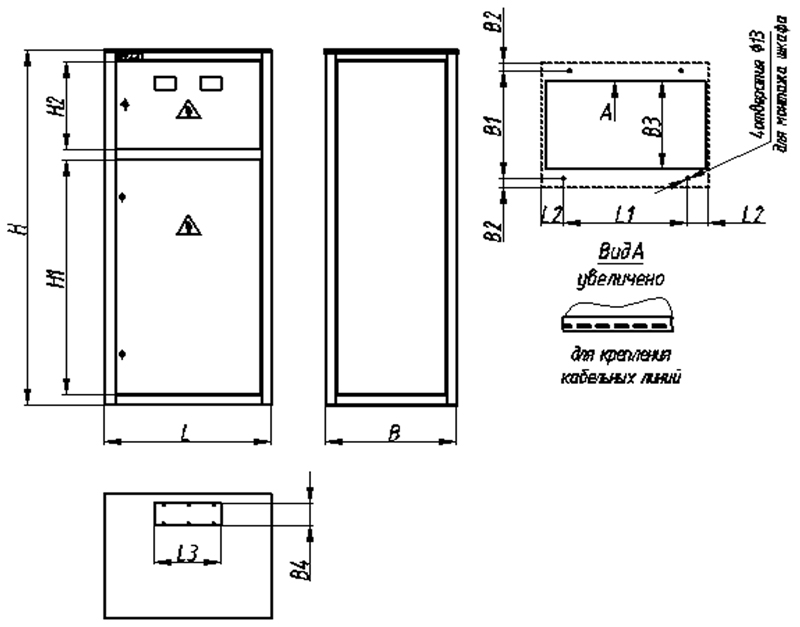

Рис. 3.3.5 |
![]() |

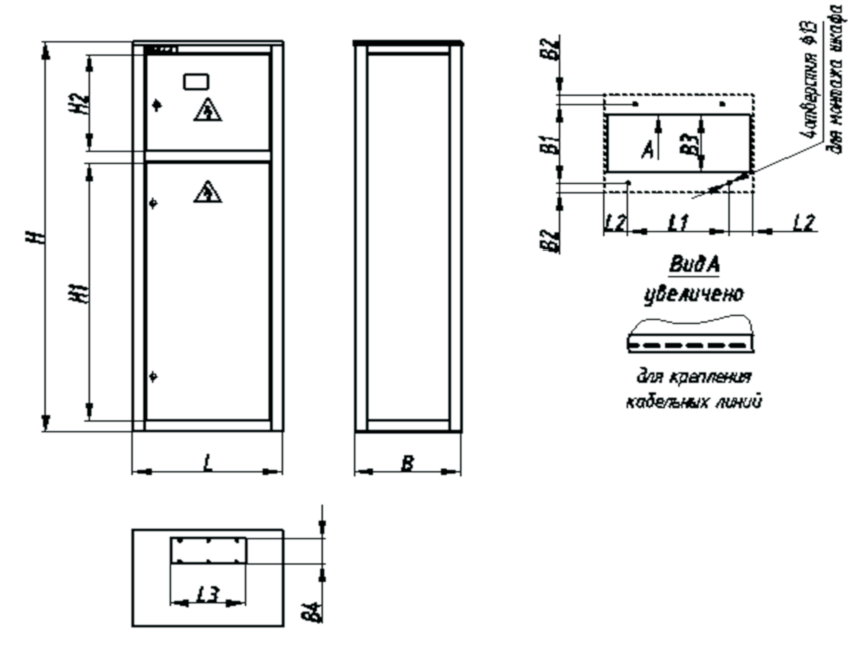

Рис. 3.3.6 |
![]() |

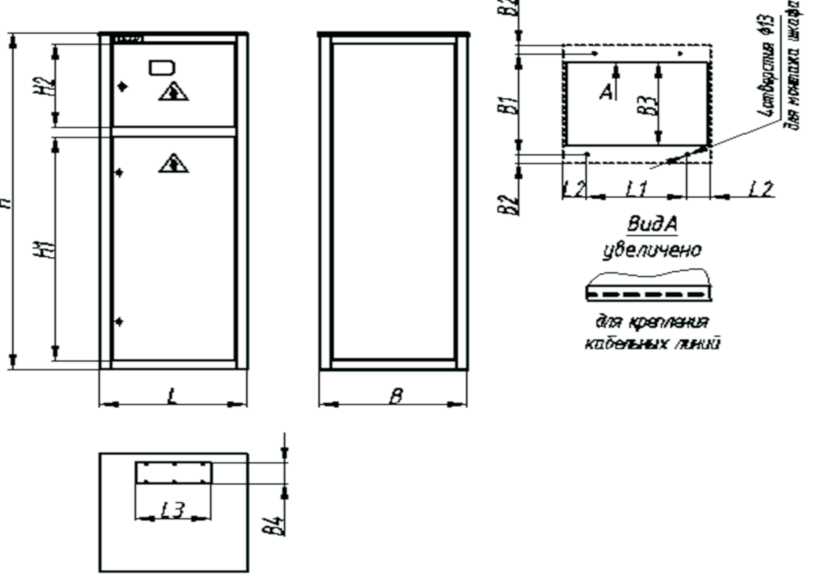

Рис. 3.3.7 |
![]() |

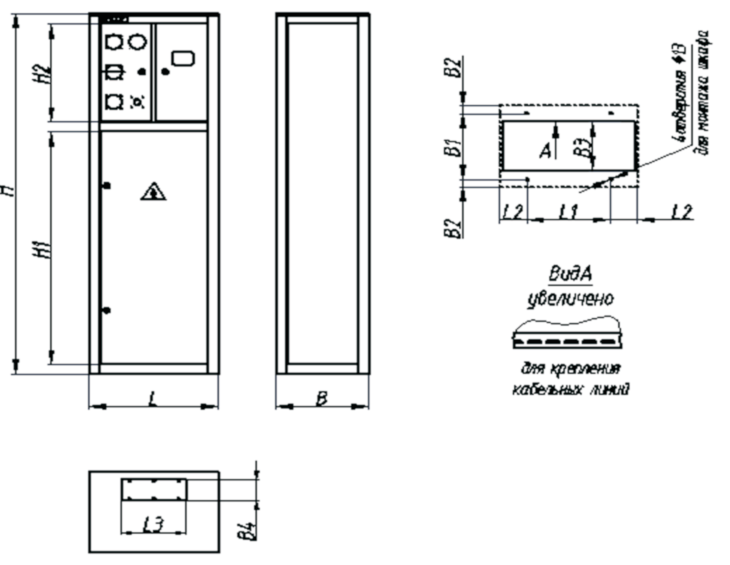

Рис. 3.3.8 |
![]() |

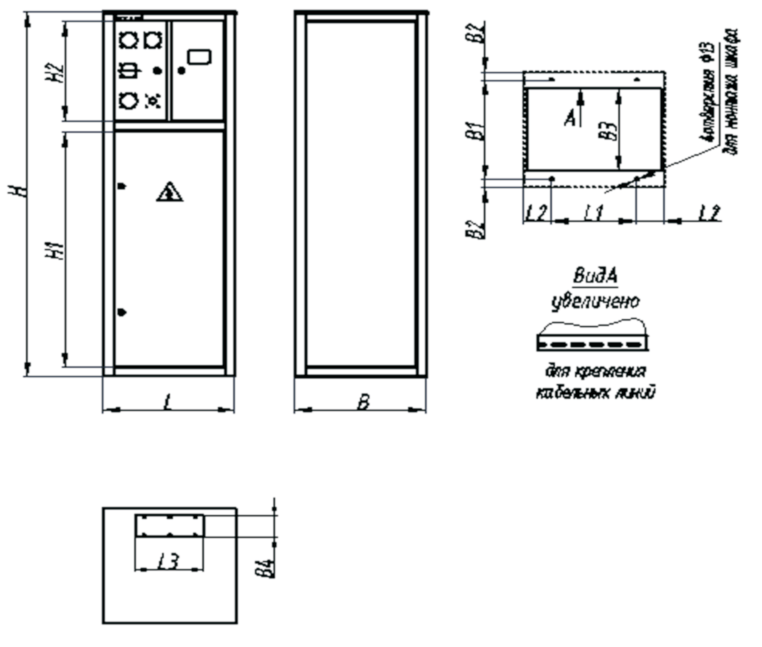

Рис. 3.3.9 |
![]() |

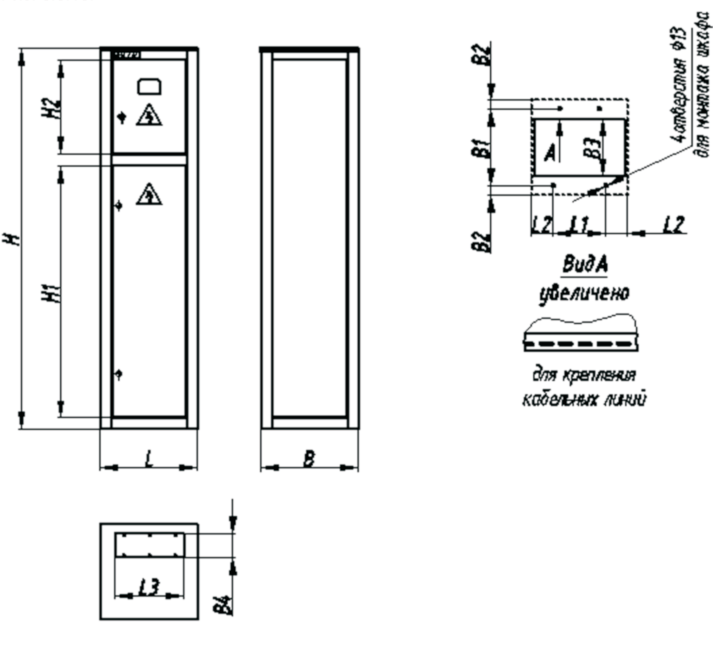

Рис. 3.3.10 |
![]() |

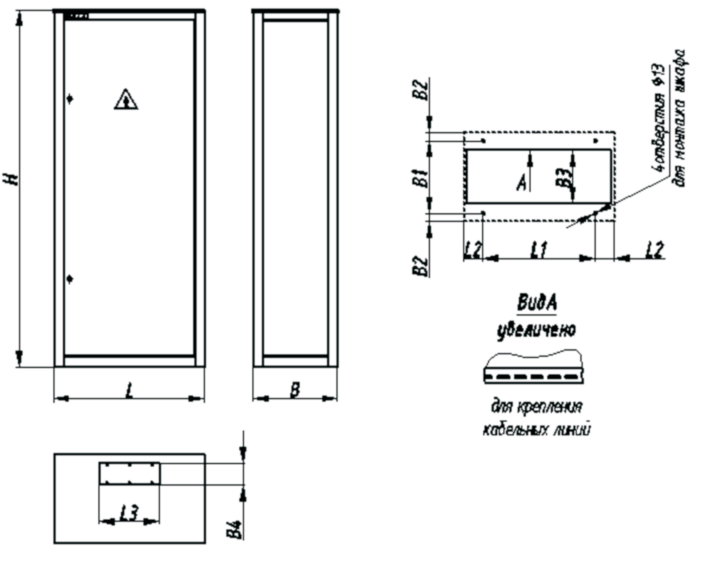

Рис. 3.3.11 |
![]() |

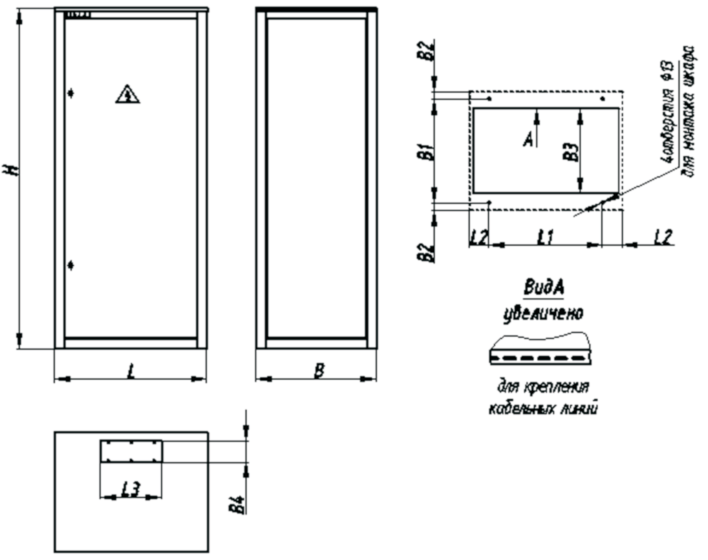

Рис. 3.3.12 |
![]() |

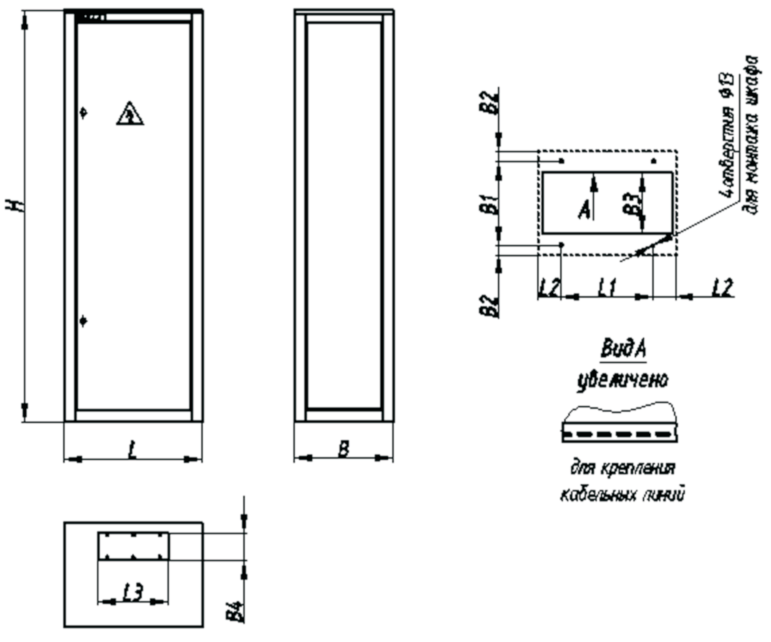

Рис. 3.3.13 |
![]() |

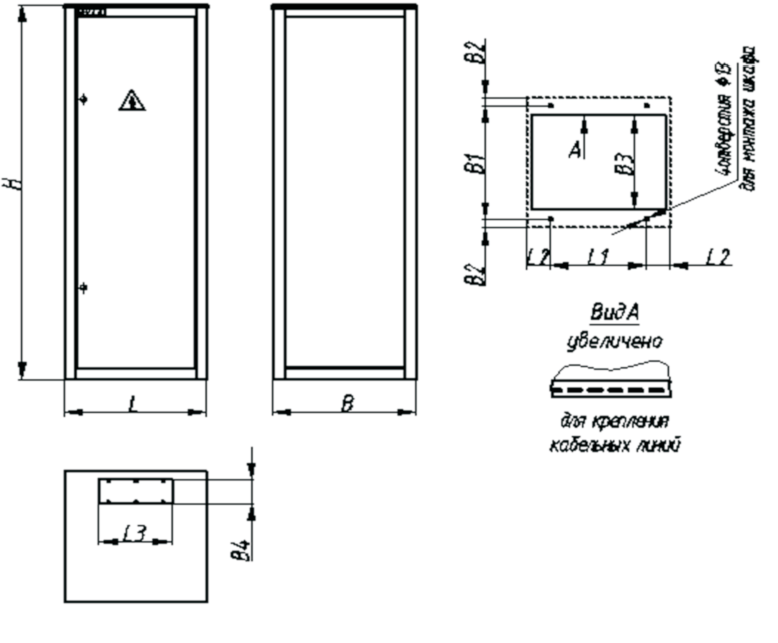

Рис. 3.3.14 |
![]() |

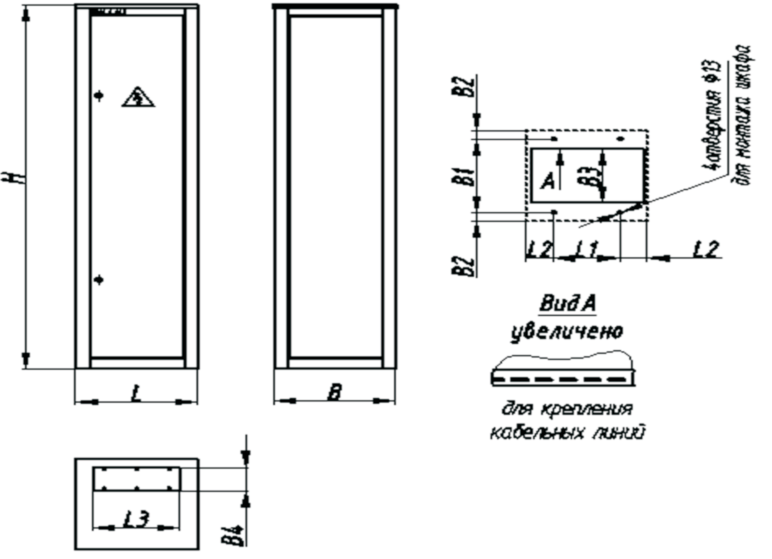

Рис. 3.3.15 |
![]() |

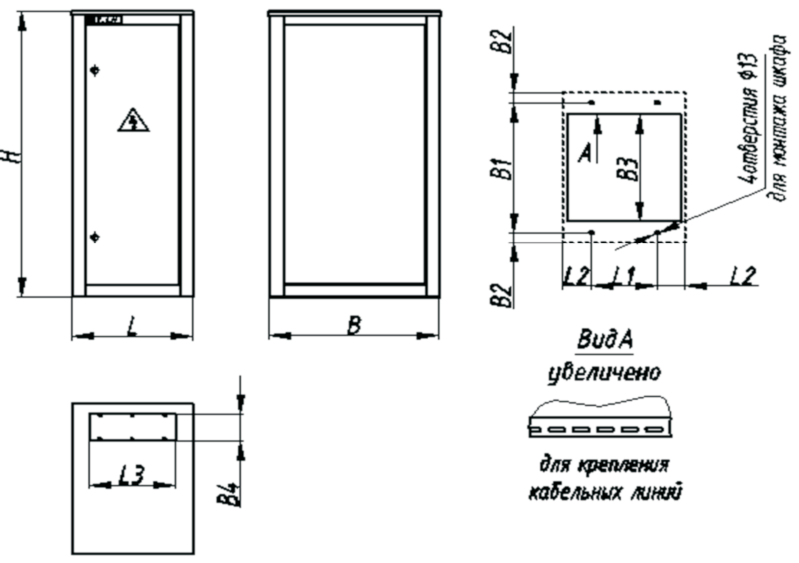

Рис. 3.3.16 |
![]() |

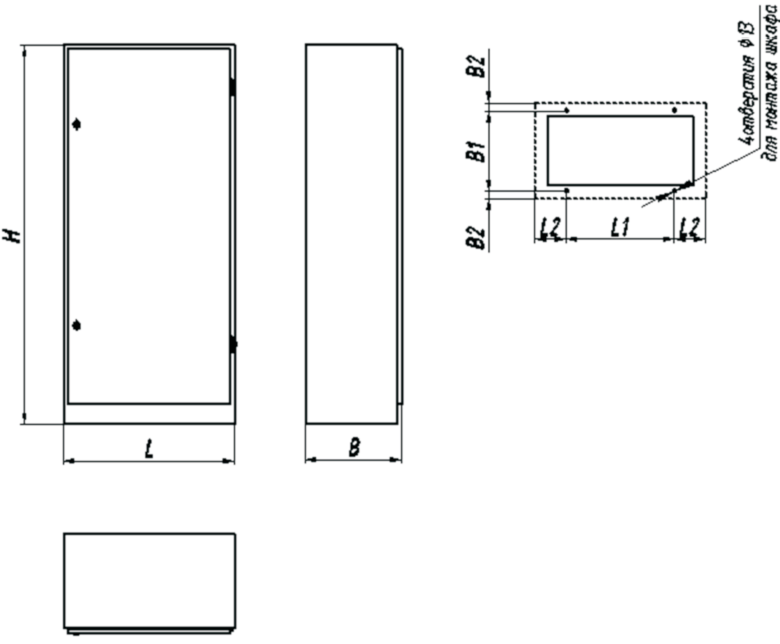

Рис. 3.3.17 |
![]() |

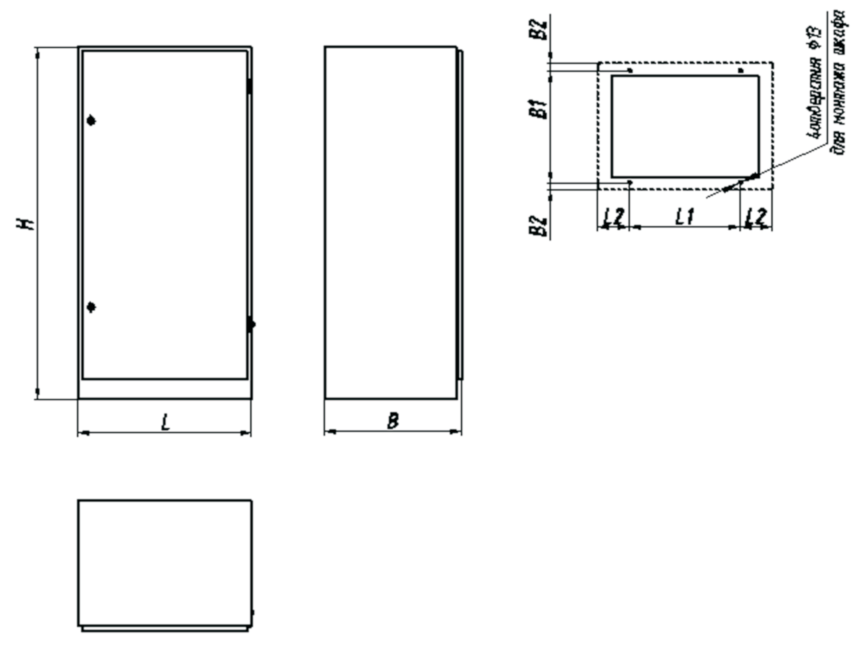

Рис. 3.3.18 |
![]() |

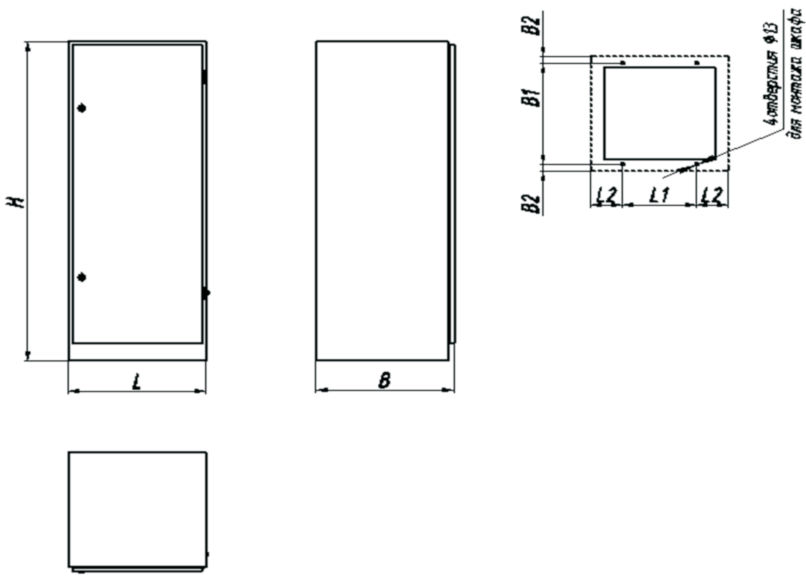

Рис. 3.3.19 |
![]() |
Рис. 3.3.20 |
![]() |

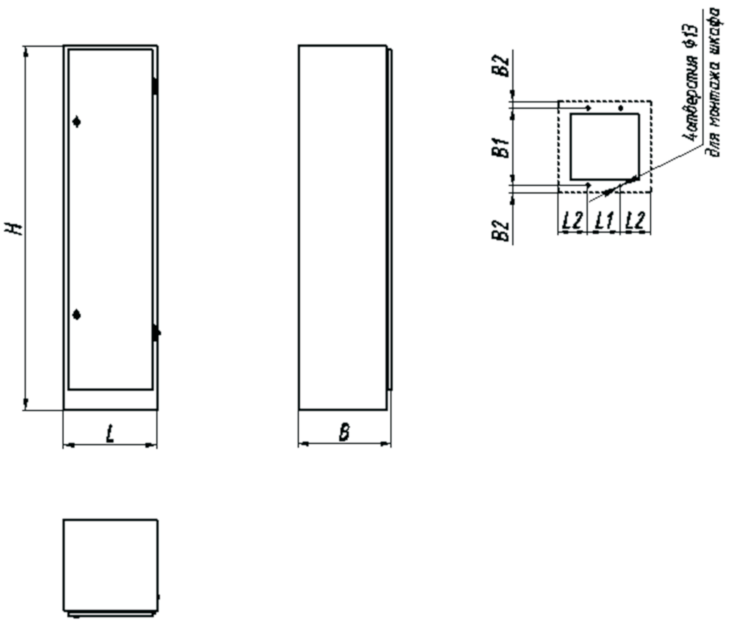

Рис. 3.3.21 |
![]() |

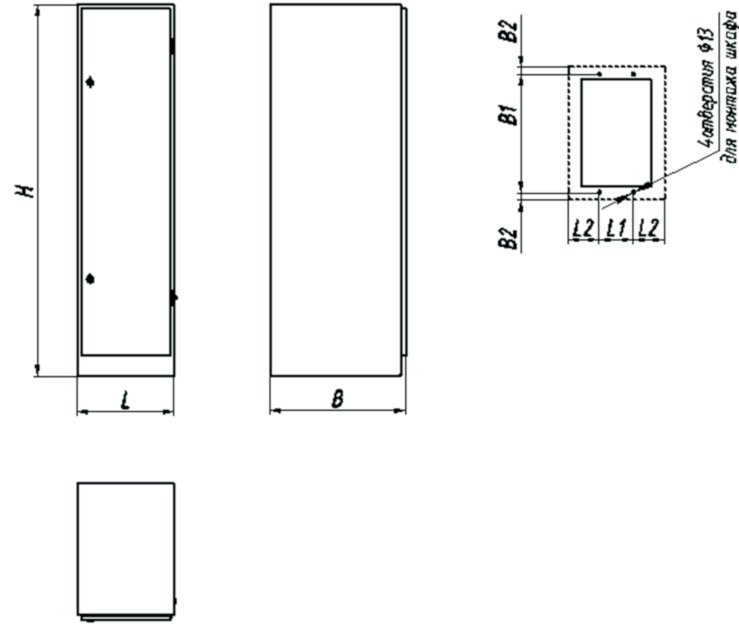

Рис. 3.3.22 |
![]() |
