Технические характеристики ЯРП
Технические характеристики ЯРП
Габаритные и установочные размеры
Таблица 7.1.1.(см. рис. 7.1.1,7.1.2.)
Тип корпуса | L | B | H | H1 | L1 | H2 | B1 | L2 |
ЯРП-1 | 250 | 185 | 500 | 46 | 37 | 402 | 54 | 176 |
ЯРП-2 | 300 | 205 | 600 | 46 | 37 | 502 | 54 | 226 |
ЯРП-4 | 400 | 225 | 650 | 46 | 37 | 552 | 54 | 326 |
ЯРП-6 | 400 | 325 | 800 | 46 | 37 | 708 | 54 | 326 |

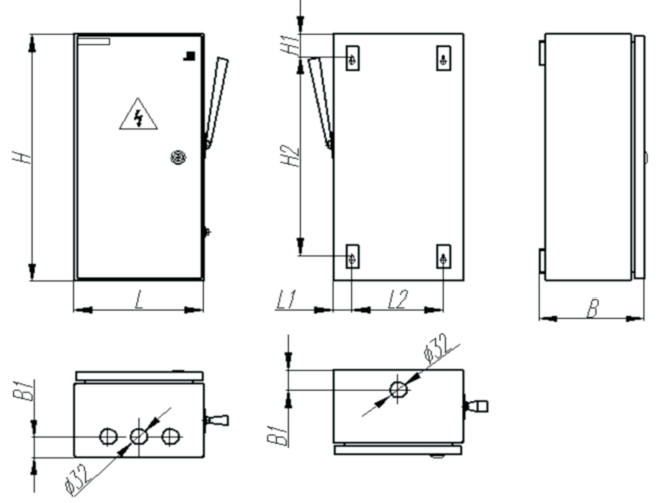

Рис. 7.1.1. |

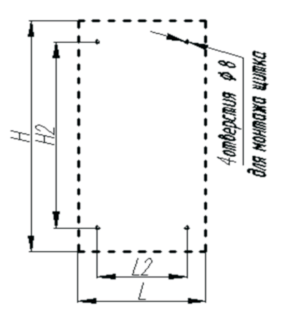

Схема разметки отверстий для монтажа щитка отверстий типа ЯРВ Рис. 7.1.2. |
Тип щитка | Номин- альный ток щитка, А |
Номин- альное рабочее напря- жение, В |
Выключатель- разъединитель | Тип и номинал предохра- нителей |
Степень защиты по ГОСТ 14254-96 | Масса, не более, кг | Тип корпуса | Принципиальная электрическая схема |
ЯРП-1-В-У3ТВ | 100 | 380 | ВР32-31В31 250(100А) | ППН-33: 31.5, 40, 50 , 63, 80, 100 | IP41,IP54 | 10 | ЯРП-1 | |
ЯРП-2-В-У3ТВ | 250 | 380 | ВР32-35В31 250(250А) | ППН-35: 125, 160, 200, 250 | IP41,IP54 | 15 | ЯРП-2 | |
ЯРП-4-В-У3ТВ | 400 | 380 | ВР32-37В31 250(400А) | ППН-37: 315, 355, 400 | IP41,IP54 | 18 | ЯРП-4 | |
ЯРП-6-В-У3ТВ | 630 | 380 | ВР32-39В31 250(630А) | ППН-39: 500, 630 | IP41,IP54 | 20 | ЯРП-6 | |
ЯРП-1-П-У3ТВ | 100 | 380 | ВР32-31В71 250(100А) | ППН-33: 31.5, 40, 50 , 63, 80, 100 | IP41,IP54 | 10 | ЯРП-1 | |
ЯРП-2-П-У3ТВ | 250 | 380 | ВР32-35В71 250(250А) | ППН-35: 125, 160, 200, 250 | IP41,IP54 | 15 | ЯРП-2 | |
ЯРП-4-П-У3ТВ | 400 | 380 | ВР32-37В71 250(400А) | ППН-37: 315, 355, 400 | IP41,IP54 | 18 | ЯРП-4 | |
ЯРП-6-П-У3ТВ | 630 | 380 | ВР32-39В71 250(630А) | ППН-39: 500, 630 | IP41,IP54 | 20 | ЯРП-6 |
