Ящики с рубильником и предохранителями серии ЯРП

   Ящики серии ЯРП применяются в электрических установках переменного тока, служат для распределения электроэнергии и защиты серей и приемников от недопустимых длительных перегрузок и токов короткого замыкания, нечастых ( не более шести в час ) оперативных коммутаций.

Ввод и вывод проводов осуществляется через сальники расположенные на верхней и нижней поверхностях корпуса щитка.

Щиток навесного исполнения.

Степень защиты-IP41,IP54.

Климатическое исполнение – УЗ по ГОСТ 15150-69 и ГОСТ 15543.2-89

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Пример обозначения:

Ящик ЯРП2-В-УЗ ТВ- Ящик на номинальный ток 250А, тип рубильника- врубной.

КОНСТРУКЦИЯ

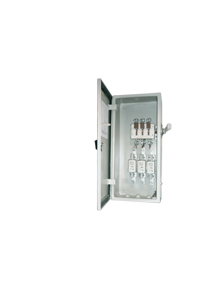

Ящики с рубильником и предохранителями ЯРП представляют собой отдельные металлические шкафы навесного исполнения, окрашенные порошково - полимерным композитом, внутри которых размещена аппаратура. Доступ в ящик обеспечивается с лицевой стороны через дверь, на которой расположены:

  • паспортная табличка изделия;
  • предупреждающие знаки и надписи,
  • принципиальная электрическая схема.

Имеется механическая блокировка, не позволяющая открытьдверь ящика во включенном положении рубильника.

Ввод и вывод проводов и кабелей предусмотрен снизу и сверху ящика.
