Устройство УЭРМ

Устройство распределительное типа УЭРМ

Устройство этажное распределительное типа УЭРМ (далее устройство) предназначено:

  1. Для приема, распределения, защиты проводов и аппаратов щитка учетно-распределительного и отходящих линий от токов короткого замыкания и перегрузки, учета потребляемой электрической энергии в сетях переменного тока 380/220 В с частотой 50Гц с глухозаземленной нейтреалью, а также для размещения устройств телефонной, радиотрансляционной и телевизионной сетей и оборудования автоматической системы учета электропотребления (АСУЭ);
  2. Для защиты от поражения электрическим током при случайном прикосновении к токоведущим или нетоковедущим частям электрооборудования, оказавшимся под напряжением вследствие повреждения изоляции токоведущих частей, защиты от сверхтоков на вводе в квартиру;
  3. Для предотвращения возникновения пожаров от электрического тока, вызванных воспламенением изоляции проводов из-за чрезмерно больших токов утечки на землю, путем непрерывного контроля сопротивления изоляции сети.

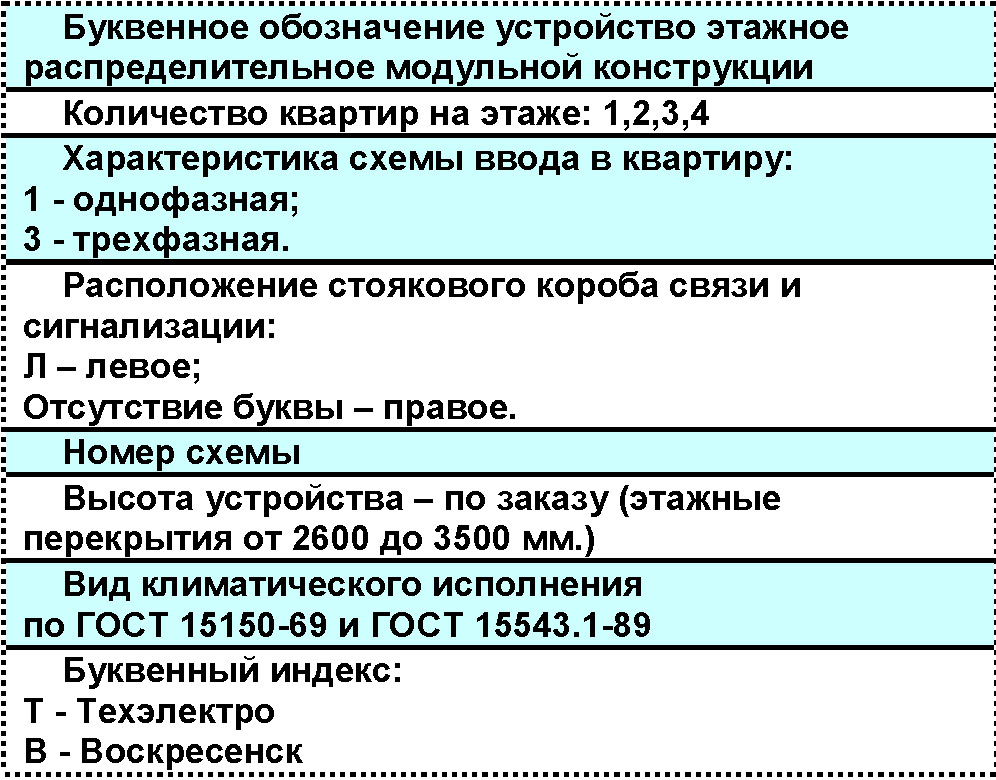

Структура условного обозначения УЭРМ

УЭРМ -Х Х Х–Х Х–ХХХХ-ТВ

Структура условного обозначения УЭРМ

Пример обозначения:

1-УЭРМ – 41-5 УХЛ4 ТВ – УЭРМ на 4-е квартиры с однофазным вводом выполненный по схеме №5, расположение КСС справа.
2-УЭРМ – 41-5 УХЛ4 ТВ (без КСС рис. 11.3.13)» – УЭРМ на 4-е квартиры с однофазным вводом выполненный по схеме №5.

Конструкция УЭРМ

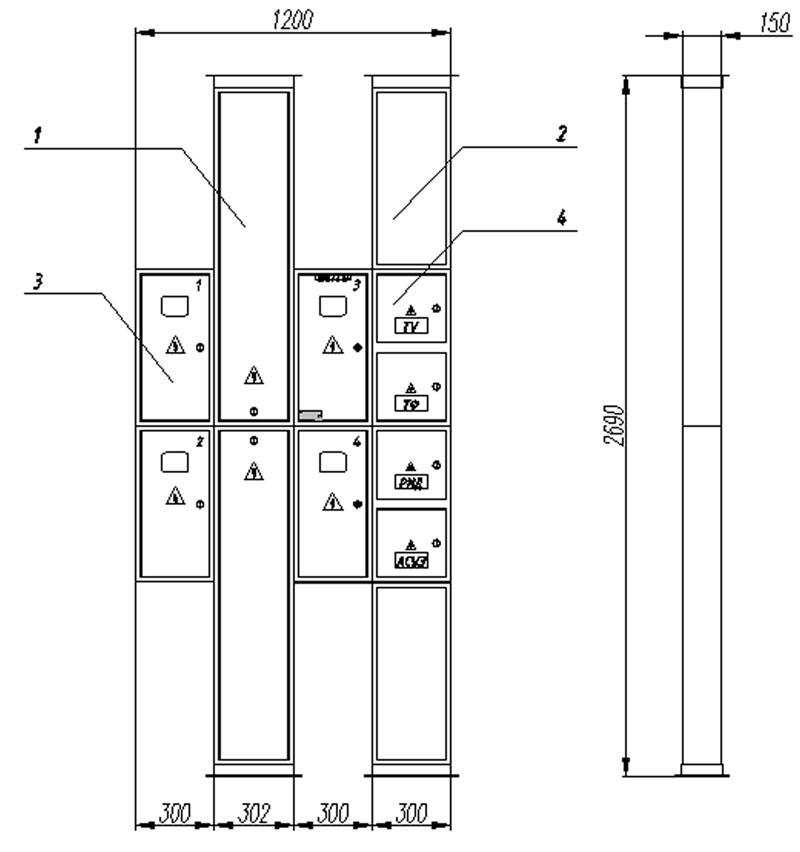

Устройство состоит из двух вертикальных коробов на раме и набора модульных ящиков, в которых размещается электро- и слаботочное оборудование. Короба являются связующими элементами всего устройства.

В=900 для 1и 2 кв. УЭРМ
В=1200 для 3 и 4 кв. УЭРМ
L – по заказу от 2570 до 3470 мм.
1 – короб КЭТ (короб электротехнический)
2 – короб КСС (короб связи с сигнализации)
3 – ящик ЯУР (ящик учетно-распределительный) – от 1-го до 4-х шт.
4 – ящик ЯСС (ящик связи и сигнализации) – 2шт.
Оборудование в ЯСС  устанавливается заказчиком на объекте. Каждый ЯСС имеет 4 отсека.
TV – отсек телевизионного оборудования;
ТФ – отсек телефонной сети;
РИД – отсек радиосети и диспетчеризации;
АСУЭ – отсек автоматизированной системы учета электропотребителей.

Конструкция УЭРМ

Классификация уэрм

Устройство классифицируется (табл.11.3.1.) по количеству квартир на этаже; схеме ввода; расположению короба связи и сигнализации; номинальному току вводных автоматов; высоте устройства.

Условия эксплуатация уэрм

Номинальное значение климатических факторов внешней среды – УХЛ4 по ГОСТ 15150-69  и по ГОСТ15543.1-89, при этом наибольшая высота над уровнем моря – 2000 м, окружающая среда невзрывоопасная и не содержащая агрессивных паров и газов в концентрациях, разрушающих металл и изоляцию.

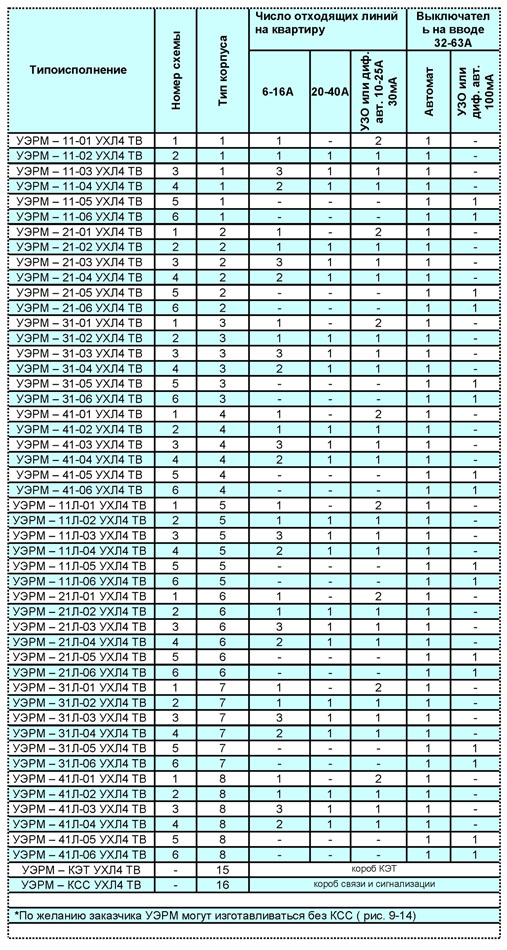

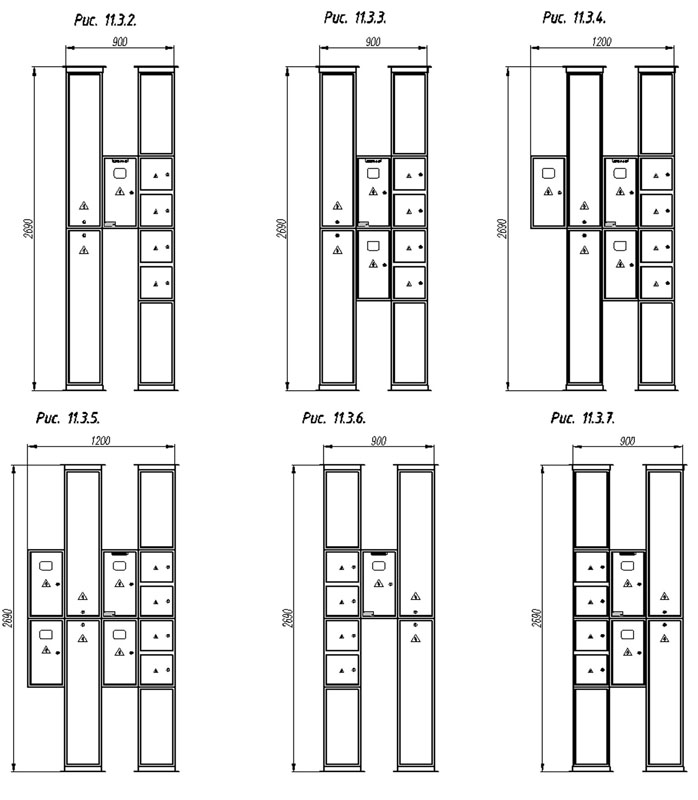

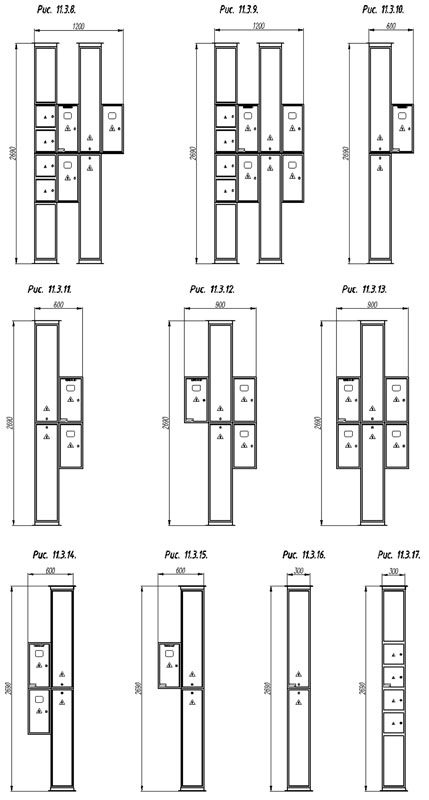

Типовые модификации уэрм - таблица

Типовые модификации уэрм - таблица

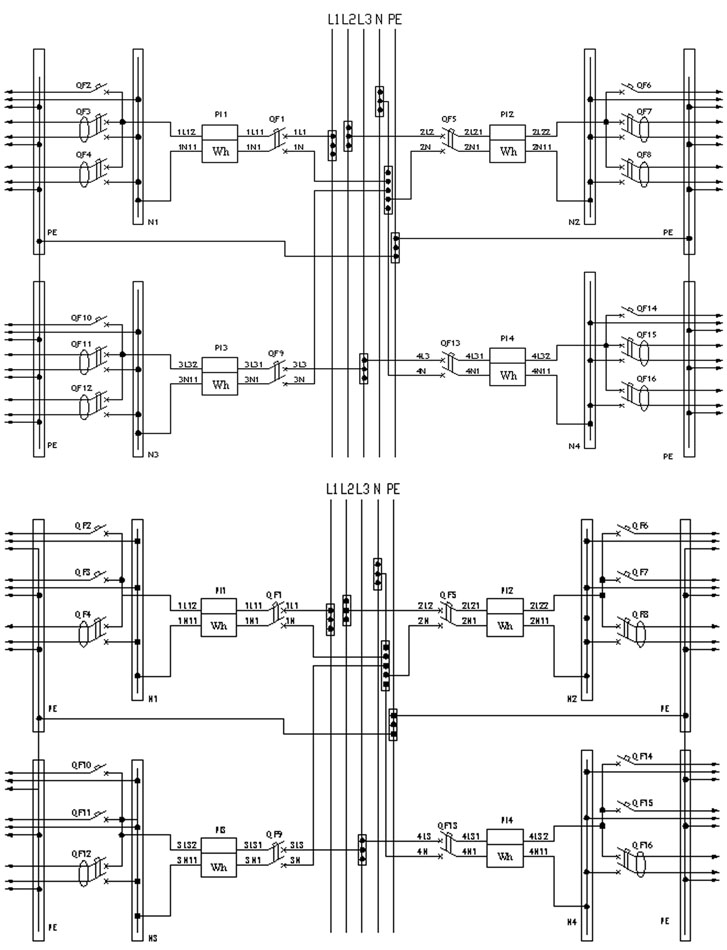

ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

ПРИНЦИПИАЛЬНЫЕ ЭЛЕКТРИЧЕСКИЕ СХЕМЫ уэрм
