ЯВУ
Ящики вводно-учетные ЯВУЯщики серии ЯВУ предназначены для приема и учета электрической энергии напряжением 380/220В трехфазного переменного тока частотой 50Гц,а также для защиты отходящих линий пре перегрузках и токах короткого замыкания. Степень защиты IP31 и IP54. Климатическое исполнение-УХЛ4 по ГОСТ 15150-69 и ГОСТ15543.1-89. |

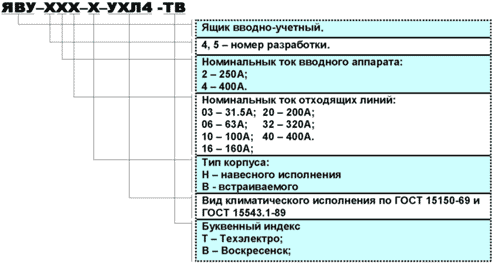

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
Пример обозначения:
ЯВУ-5-220-Н-УХЛ4-ТВ- ящик вводно-учетный навесного исполнения с автоматическим выключателем на вводе 220А.
КОНСТРУКЦИЯ
ЯВУ представляют собой отдельные металлические шкафы навесного или встраиваемого типа, окрашенные порошково-полимерным композитом, внутри которых размещена аппаратура. Доступ в ящик обеспечивается с лицевой стороны через дверь, на которой расположены:
- паспортная табличка изделия,
- предупреждающие знаки и надписи,
- принципиальная электрическая схема.
Габаритные и установочные размеры.
Таблица 3.6.1.
Тип корпуса | Габаритные размеры, мм | |||||||
H | L | B | H1 | H2 | L1 | L2 | B1 | |
ЩР(в)-5 | 800 | 600 | 250 | 46 | 702 | 37 | 526 | 50 |
ЩР(в)-6 | 1000 | 800 | 250 | 46 | 902 | 37 | 726 | 60 |
ЩР(в)-7 | 1200 | 900 | 350 | 46 | 1102 | 37 | 826 | 100 |

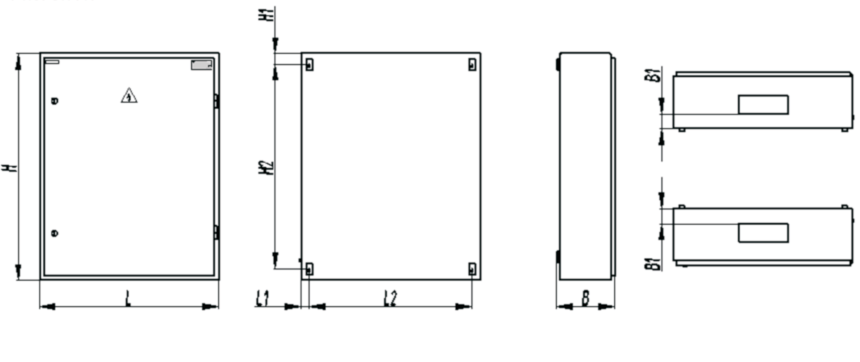

Рис. 3.7.1. |

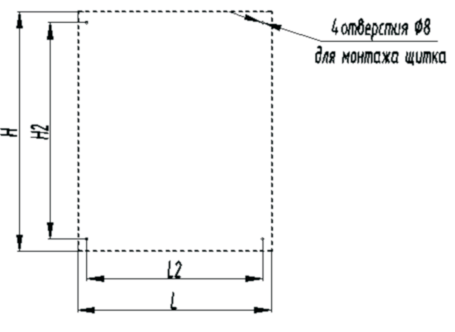

Рис. 3.7.2. (Схема отверстий для монтажа щитка типа ЩРВ.) |
Тип щитка |
Номинальный_ток вводного_аппарата, A
|
Номинальное_рабочее напряжение, B
|
Тип вводного аппарата QS (QF) | Тип и номинал предохранителей, A |
Номинальный_ток трансформаторов_тока
|
Степень защиты по ГОСТ 14254-96 | Тип корпуса | Принципиальная схема первичных соединений | ||
ЯВУ-4-203УХЛ4 | 100 | 380 | ВР32-35 | ППН-33 31.5 | 31.5/5 | IP41, IP54 | ЩР(В)-5 | |||
ЯВУ-4-206УХЛ4 | 100 | 380 | ВР32-35 | ППН-33 63 | 50/5 | IP41, IP54 | ЩР(В)-5 | |||
ЯВУ-4-210УХЛ4 | 250 | 380 | ВР32-35 | ППН-33 100 | 100/5 | IP41, IP54 | ЩР(В)-5 | |||
ЯВУ-4-220УХЛ4 | 250 | 380 | ВР32-35 | ППН-35 160 | 150/5 | IP41, IP54 | ЩР(В)-6 | |||
ЯВУ-4-220УХЛ4 | 250 | 380 | ВР32-35 | ППН-35 200 | 200 | IP41, IP54 | ЩР(В)-6 | |||
ЯВУ-4-250УХЛ4 | 250 | 380 | ВР32-35 | ППН-35 250 | 200 | IP41, IP54 | ЩР(В)-6 | |||
ЯВУ-4-440УХЛ4 | 400 | 380 | ВР32-37 | ППН-37 400 | 400 | IP41, IP54 | ЩР(В)-7 | |||
ЯВУ-5-210УХЛ4 | 100 | 380 | ВА57ф-35 |
-
|
100 | IP41, IP54 | ЩР(В)-5 | |||
ЯВУ-5-216УХЛ4 | 160 | 380 | ВА57ф-35 |
-
|
150 | IP41, IP54 | ЩР(В)-5 | |||
ЯВУ-5-220УХЛ4 | 200 | 380 | ВА57ф-35 |
-
|
200 | IP41, IP54 | ЩР(В)-6 | |||
ЯВУ-5-225УХЛ4 | 250 | 380 | ВА57ф-35 |
-
|
200 | IP41, IP54 | ЩР(В)-6 | |||
ЯВУ-5-432УХЛ4 | 320 | 380 | ВА52-37 |
-
|
300 | IP41, IP54 | ЩР(В)-6 | |||
ЯВУ-4-440УХЛ4 | 400 | 380 | ВА52-37 |
-
|
400 | IP41, IP54 | ЩР(В)-6 |
