Вводно - распределительные устройства ВРУ-1

Вводно-распределительные устройства (ВРУ) предназначены для приема, распределения и учета электроэнергии, а также для защиты линий при перегрузках и коротких замыканиях в трехфазных сетях напряжением 380/220 В частотой до 50Гц. ВРУ комплектуются из отдельных панелей и могут быть однопанельными и многопанельными.

Степень защиты IP31, IP54.

Климатическое исполнение – УХЛ4 по ГОСТ 15150.69 и ГОСТ 15543.1-89

Закрытые распределительные устройства

На заказ производятся так же закрытые распределительные устройства. Подробную информацию вы можете получить по телефону +38 (095) 816-23-01

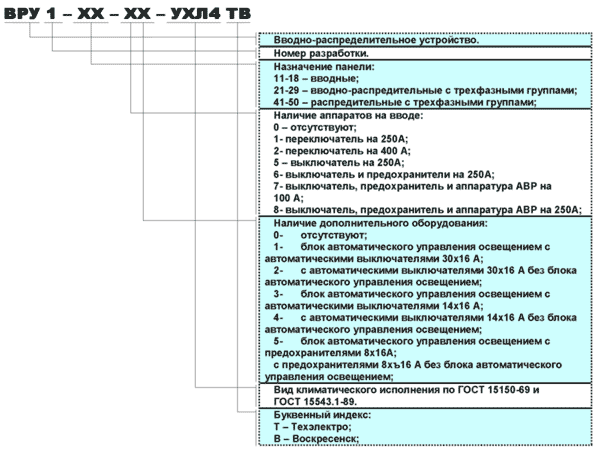

 Структура условного обозначения ВРУ

 Структура условного обозначения ВРУ
Пример обозначения:
Устройство ВРУ1-21-10 УХЛ4 ТВ - устройство ВРУ-1 вводно-распределительное с трехфазными группами с переключателем на  250А без дополнительного оборудования.

  • Вводные панели.
  • Вводно-распределительные панели с трехфазными группами.
  • Распределительные панели с трехфазными группами.

Конструкция ВРУ

Вводно-распределительные панели серии ВРУ-1 комплектуются их отдельных панелей одностороннего обслуживания. Каждая панель представляет собой сварную металлоконструкцию ( шкаф ВРУ-1 ) из гнутых стальных профилей внутри которой размещена аппаратура главных и вспомогательных цепей.

Доступ в панель со стороны фасада через дверь.

Ввод питающих кабелей осуществляется снизу, а вывод проводов отходящих линий может осуществляться сверху и снизу.

  !   Примечание:  габаритные и установочные размеры смотреть в разделе корпуса и каркасы

Комплектация ВРУ

Вводно распределительное устройство ВРУ-1 комплектуется из отдельных панелей одностороннего обслуживания. Каждая панель представляет собой сварную металлоконструкцию из гнутых стальных профилей внутри которой размещена аппаратура главных и вспомогательных цепей.

Доступ в панель со стороны фасада через дверь.

Ввод питающих кабелей осуществляется снизу, а вывод проводов отходящих линий может осуществляться сверху и снизу.

Примечание:
Габаритные и установочные размеры смотреть в приложении "Шкафы и каркасы" Таблица 3.3.1.



Вводные панели



ВРУ-1-11 (13) 10УХЛ4

ВРУ-1-12 (14) 10УХЛ4

ВРУ-1-17 (18) 10УХЛ4


Вводно-распределительные панели

ВРУ-1-21 10УХЛ4

ВРУ-22-53 (54,55,56) УХЛ4

ВРУ-23-53 (54,55,56) УХЛ4

ВРУ-24-53 (54,55,56) УХЛ4

ВРУ-25-53 (54,55,56) УХЛ4

ВРУ-26-53 (54,55,56) УХЛ4

ВРУ-27-53 (54,55,56) УХЛ4

ВРУ-28-53 (54,55,56) УХЛ4

ВРУ-29-53 (54,55,56) УХЛ4

ВРУ-1-41-00 (42-01,42-02) УХЛ4

ВРУ-1-43-00 УХЛ4

ВРУ-1-44-00 (45-01,45-02) УХЛ4

ВРУ-1-46-00 УХЛ4

ВРУ-1-47-00 (48-03,48-04) УХЛ4

ВРУ-1-49-00 (49-03,49-04) УХЛ4

ВРУ-1-50-00 (01,02) УХЛ4


Вводно - распределительные устройства ВРУ

Завод «ТехЭлектро» предлагает Вам, вводно распределительное устройство ВРУ 1 и ВРУ 0.4 кв.
Одним из направлений деятельности  нашей компании являются:

  1. производство металлических корпусов для ВРУ 0 4кв и ВРУ 01кв (ВРУ 2, ВРУ 3, ВРУ 4, ВРУ 5);
  2. поставка комплектующих для ВРУ 04 и ВРУ 1;
  3. услуги по модернизации ВРУ 0 4 кв и шкаф ВРУ 1.

Наши цены ориентированы на все слои населения и на все виды предприятий. Мы гарантируем своим клиентам качественное оборудование, произведенное в короткие сроки  и гибкий подход к каждому клиенту. По желанию клиента ВРУ и закрытые распределительные устройства могут быть укомплектованы:

  1. контрольно-измерительными приборами;
  2. счетчиками;
  3. автоматическими выключателями.

Классификация ВРУ 04 и ВРУ 01 – которые имеются у нас в продаже

ВРУ 0.4 и ВРУ 01 (ВРУ 100, ВРУ 1 10, ВРУ 250) классифицирует по ряду признакам:

  1. по конструкции;
  2. по виду и месту установки;
  3. по степени защиты.

Для того что бы заказанное у нас ВРУ 04кв или ВРУ 01, прослужило вам долгие годы Вам просто необходимо соблюдать условия их эксплуатации:

  1. высота над уровнем моря не должна быть больше 2000 м;
  2. температура окружающего воздуха от +1° С до 35°С.

Также у нас вы можете заказать ВРУ 01, вру 04 и другие модели вводно распределительного устройства. ВРУ 0,4 созданы для приема и распределения электроэнергии пользователей электрических станций и подстанций, а так же для промышленных, общественных и административных сооружений.

Распределительные устройства ВРУ 04 имеют максимальную степень надежности, легкий доступ ко всем соединительным компонентам, простую фиксацию защитных элементов.

Шкаф ВРУ 0.4 кв, благодаря тому, что состоит из модулей, позволяет создать любые схемы построения под индивидуальные нужды еще на начальном этапе проектирования и производства. Кроме того, ВРУ 0 4кв просто установить, ведь поставка данного оборудования предусматривает все необходимые для этого приспособления и инструменты.

Кроме того, вы можете купить:
вру 2
вру 250
вру 3
вру 4
вру 5
вру 100
вру 1 10

Если Вас заинтересовало наше предложение по вводно распределительным устройствам, звоните по телефону +38 (095) 816-23-01, и наши специалисты всегда помогут вам.

Вводно распределительное устройство 1

Такое понятие, как вводно распределительное устройство, наверняка находится на слуху у многих из нас. И все равно мы до конца не понимаем, что же это такое и для чего оно используется. Давайте же разберемся, наконец, с этим понятием.

Для чего нужно вводно распределительное устройство?

Главная задача вводно распределительного устройства (допустим, у вас вводно распределительное устройство вру 1) - прием, учет и распределение электроэнергии в трехфазных сетях. Именно благодаря ему, не страшно возникновение разного рода аварийных ситуаций, так как и потребители, и линия электропередач хорошо защищены.
Вводно распределительные устройства - класификация

Вводно распределительные устройства бывают нескольких видов:

  • Вводные
  • Распределительные
  • Вводно распределительне

Первые только вводят электроэнергию, вторые ее распределяют, а вот третьи могут и то, и другое.

Правильное использование ВРУ

Допустим, вы приобрели вводно распределительное устройство вру 1. Используя его, вы должны помнить, что для него необходимо исключительно вертикальное рабочее положение. Не забывайте еще и про защиту оболочки.
