ВРУ85ХХ

Вводно распределительные устройства низкого напряжения ВРУ-85хх (УВР)

Устройства вводно-распределительные серии ВРУ 8503, ВРУ8504, ВРУ8505.

Уважаемые господа! Мы предлагаем приобрести ВРУ 8504 му и ВРУ 8505 у нас, данное оборудование используется для распределения и контроля электроэнергии.

Еще одно значение продукции - УВР, от словосочетания - Устройство Вводно-Распределительное.

Распределительные устройства низкого напряжения находят применения в жилых и общественных зданиях, так как обеспечивается надежное защитное отключение при прикосновении.

ВРУ 8504му укомплектовано из отдельных панелей, которые по функциональному назначению бывают нескольких видов:

  • Вводные с выключателем врубными (ВР);
  • Вводные с переключателем врубным (ВП);
  • Вводные с выключателями автоматическими (ВА);
  • Распределительные с выключателями автоматическими на отходящих линиях;
  • Распределительные с автоматикой управления освещением лестнично-лифтового узла и коридоров;
  • Распределительные с отделением учета;
  • Панели АВР.

Аналогами ВРУ 8504му являются (ВРУ 630, ВРУ 630а, ВРУ 8 и ВРУ 9)

Панели со станциями автоматического включения резерва (АВР). Степень защиты IP31 (по желанию заказчика IP54). Климатическое исполнение - УХЛ4 по ГОСТ 15150.69 и ГОСТ 15543.1-89

Применение - РУНН распределительные устройства низкого напряжения

РУНН применяются для систем электроснабжения промышленных предприятий, внутрицеховых подстанций. На безе щитов РУНН можно строить главные распределительные щиты на токи до 3200 А.

Условия эксплуатации ВРУ 8504му:
  • температура воздуха от +5 до +40°С;
  • высота над уровнем моря не более 2000 м;
  • окружающая среда невзрывоопасная, не содержит агрессивных газов или паров, разрушающих металлы и изоляцию.

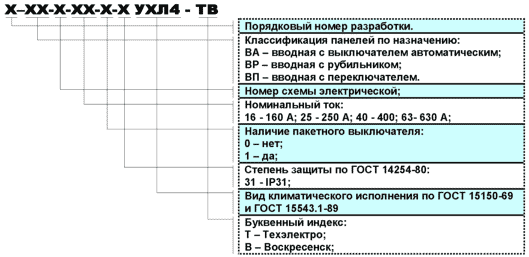

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ


Пример обозначения:

Вводная панель 3ВП-4-40-0-31 -УХЛ4 -ТВ - Вводная панель с рубильником второй разработки по 4 электрической принципиальной схеме на номинальный ток 400А, без пакетного выключателя и со степенью защиты IР31.

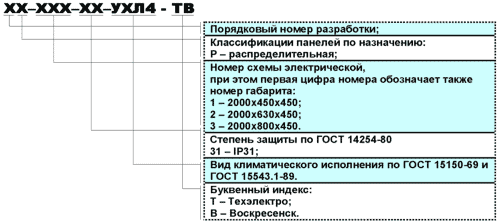

Пример обозначения:
Распределительная панель 3Р-113-31 УХЛ-ТВ - Распределительная панель третьей разработки по 113 электрической принципиальной схеме, первого габарита и со степенью IР31.


Пример обозначения:
Панель 3АВР-16-31 УХЛ4-ТВ - Панель автоматического переключения на номинальный ток 160А и со степенью защиты IР31.

Виды РУНН

У нас вы можете приобрести распределительные устройства низкого напряжения - РУНН:

  • одностороннего обслуживания;
  • двухстороннего обслуживания.

Распределительные устройства низкого напряжения - РУНН состоят из следующих элементов:

  • шкафов секционных;
  • шкафов ввода
  • шкафов линейных.

КОНСТРУКЦИЯ

На сайте нашей компании вы можете ознакомиться со всеми распределительными устройствами низкого напряжения РУНН, которые используются для защиты от перегрузок и распределения и приема электроэнергии, трехфазного переменного тока частотой 50-60 Гц.

Вводно-распределительные устройства низкого напряжения серии ВРУ85хх комплектуются из отдельных панелей одностороннего обслуживания. Каждая панель представляет собой сварную металлоконструкцию из гнутых стальных профилей внутри которой размещена аппаратура главных и вспомогательных цепей.

Вводные панели ВРУ 8501МУ имеют отделение учета, в котором устанавливаются трансформаторы тока, трехфазный счетчик, приборы контроля тока и напряжения или отделение ввода, в котором устанавливаются рубильники (переключатели) и предохранители.

В распределительных панелях предусматривается установка автоматических выключателей, электромагнитных пускателей и устройств защитного отключения (УЗО).

В распределительных панелях с отделением учета дополнительно устанавливаются трансформаторы тока и трехфазный счетчик.

Доступ в панель со стороны фасада через дверь. Ввод питающих кабелей осуществляется снизу, вывод проводов отходящих линий может осуществляться сверху и снизу.

  !   Примечание:  габаритные и установочные размеры смотреть в приложении шкафы и каркасы

Также у нас вы можете заказать следующие вводно-распределительные устройства:

- ВРУ 8
- ВРУ 9
- ВРУ 630
- ВРУ 630а

Если Вас заинтересуют РУНН, ВРУ-8504 (УВР) и ВРУ 8505 или появятся вопросы относительно устройств других серий, будем рады предоставить Вам любую дополнительную информацию, по контактному телефону +38 (095) 816-23-01.
