2ВП-6-10 (25,40,63)-0-31 УХЛ4 3ВП-6-10 (25,40)-0-31 УХЛ4

Назад

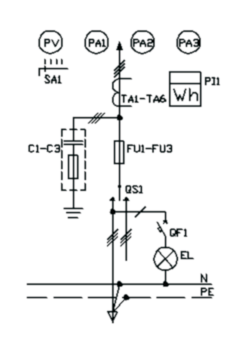

Тип панели Принципиальная схема первичных соединений Элементы на схеме Рекомендованные корпуса изделий
Обозначение Наименование IP31 IP54
2ВП-6-10-0-31 УХЛ4
3ВП-6-10-0-31 УХЛ4
PV1
PA1-PA3
SA1
TA1-TA3
P11
C1-C3
QF1
FU1-FU3
QS1
QF2
EL1
Вольтметр
Амперметр
Переключатель
Трансформатор тока
Счетчик(3ф)
Конденсатор
Авт.выключатель (3ф)
Предохранитель 100А
Переключатель вруб. 100А
Авт.выключатель (1ф)
Лампа накаливания
11 46
2ВП-6-25-0-31 УХЛ4
3ВП-6-25-0-31 УХЛ4
PV1
PA1-PA3
SA1
TA1-TA3
P11
C1-C3
QF1
FU1-FU3
QS1
QF2
EL1
Вольтметр
Амперметр
Переключатель
Трансформатор тока
Счетчик(3ф)
Конденсатор
Авт.выключатель (3ф)
Предохранитель 250А
Переключатель вруб. 250А
Авт.выключатель (1ф)
Лампа накаливания
2ВП-6-40-0-31 УХЛ4
3ВП-6-40-0-31 УХЛ4
PV1
PA1-PA3
SA1
TA1-TA3
P11
C1-C3
QF1
FU1-FU3
QS1
QF2
EL1
Вольтметр
Амперметр
Переключатель
Трансформатор тока
Счетчик(3ф)
Конденсатор
Авт.выключатель (3ф)
Предохранитель 400А
Переключатель вруб. 400А
Авт.выключатель (1ф)
Лампа накаливания
2ВП-6-63-0-31 УХЛ4 PV1
PA1-PA3
SA1
TA1-TA3
P11
C1-C3
QF1
FU1-FU3
QS1
QF2
EL1
Вольтметр
Амперметр
Переключатель
Трансформатор тока
Счетчик(3ф)
Конденсатор
Авт.выключатель (3ф)
Предохранитель 630А
Переключатель вруб. 630А
Авт.выключатель (1ф)
Лампа накаливания
