ВРУ-1-17 (18) 10УХЛ4
Принципиальные электрические схемы |
||||||||
Тип панели | Количество и номинальный ток вводного аппарата | Принципиальная схема первичных соединений | Элементы на схеме | Блок упр-ия освещением | Рекомендованные корпуса изделий. | |||
Обозначение | Наименование |
Наличие
|
№ рис.
|
|||||
IP31
|
IP54
|
|||||||
Вводные панели |
||||||||

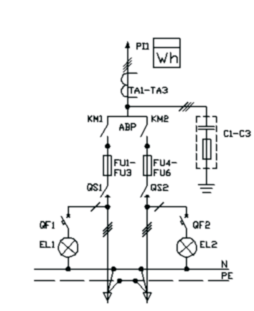

ВРУ-1-17 10УХЛ4 | 2*100 | C1-C3 | Конденсатор | нет | - | |||
FU1-FU6 | Предохранитель 100А | |||||||
QS1,QS2 | Вык-ль врубной 1000А | |||||||
QF1,QF2 | Авт.выключатель (1ф) | |||||||
EL1,EL2 | Лампа накаливания | |||||||
TA1-TA3 | Трансформатор тока | |||||||
PI1 | Счётчик(3ф) | |||||||
KM1,KM2 | Пускатель магнитный | |||||||
ВРУ-1-18 10УХЛ4 | 2*250 | C1-C3 | Конденсатор | |||||
FU1-FU6 | Предохранитель 250А | |||||||
QS1,QS2 | Вык-ль врубной 250А | |||||||
QF1,QF2 | Авт.выключатель (1ф) | |||||||
EL1,EL2 | Лампа накаливания | |||||||
TA1-TA3 | Трансформатор тока | |||||||
PI1 | Счётчик(3ф) | |||||||
KM1,KM2 | Пускатель магнитный |
